IMU ER-FIMU-40

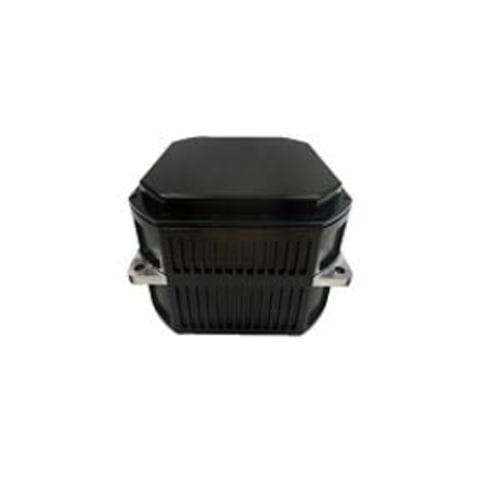

La centrale de mesure inertielle ER-FIMU-40 FOG est spécialement conçue pour les applications tactiques. Le produit se compose d'un gyroscope à fibre optique à trois axes, d'accéléromètres flexibles à quartz à trois axes, d'une structure de corps, d'une carte d'interface de données et d'autres composants. Caractéristiques Gyroscope à fibre optique à trois axes à semi-conducteurs Haute fiabilité Accéléromètres flexibles à quartz à trois axes Développés pour les applications de systèmes tactiques Haute stabilité Applications Systèmes de stabilisation spatiale, systèmes de cartographie, systèmes de référence d'attitude, systèmes de compensation de mouvement, systèmes de stabilisation d'image, systèmes de contrôle de vol Instruments de manœuvre pour le combat aérien Équipement d'essai de navigation Spécifications techniques No. - Article - Unité - 1 - Plage de mesure - º/s - -500~+500 2 - Stabilité du biais (1σ 10s) - º/h - ≤0.1 3 - Stabilité du biais (1σ 100s) - º/h - ≤0.035 4 - Répétabilité du biais - º/h - ≤0.1 5 - Coefficient de marche aléatoire - º/√h - ≤ 0.01 6 - Non-linéarité du facteur d'échelle - ppm - ≤50 7 - Répétabilité du facteur d'échelle - ppm - ≤ 50 8 - Asymétrie du facteur d'échelle - ppm - ≤ 50 9 - Largeur de bande - Hz - ≥500 N° - Paramètres - Unité - / 1 - Gamme - g - ±50 2 - Seuil/Résolution - μg - 5 3 - Biais - mg - ≤ (±5) 4 - 0g 4 heures Stabilité à court terme - μg - ≤30 5 - 1g 4Heures Stabilité à court terme - μg - ≤30 6 - Répétabilité du biais - μg - ≤40 7 - Facteur d'échelle - mA/g - 1,3±0,2 8 - Non-linéarité de classe II - μg /g2 - ≤ (±30) 9 - Répétabilité du facteur d'échelle - ppm - ≤50 10 - Répétabilité de la non-linéarité de classe II - μg /g2 - ≤ (±30) 11 - Bruit(840ΩRésistance d'échantillonnage) - mv - ≤8.4 12 - Largeur de bande - Hz - 800~2500Hz
