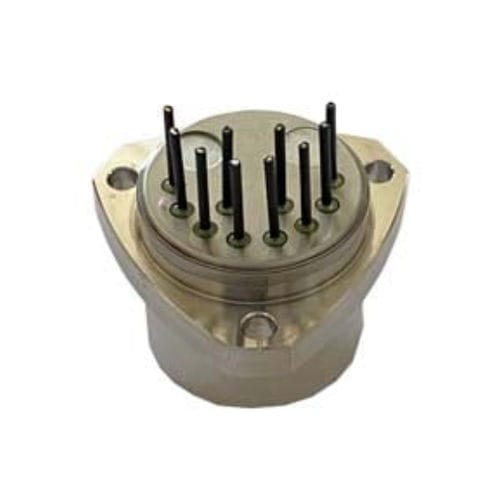

Accéléromètre triaxial ER-QA-03B series

MEMS

L'accéléromètre à quartz ER-QA-03B pour l'aérospatiale est doté d'une large plage, d'une grande précision et d'une grande fiabilité. Il peut être utilisé non seulement pour les essais inertiels dans l'aviation et l'aérospatiale, mais aussi pour les mesures d'accélération statiques et dynamiques. En outre, l'accéléromètre utilise un capteur de température, que l'opérateur peut utiliser pour compenser les paramètres de biais et de facteur d'échelle afin de réduire l'influence des facteurs de température. Caractéristique En tant que valeur de référence pour la sélection des accéléromètres à quartz, ER-QA-03B répond non seulement à la demande d'une large gamme, mais garantit également la répétabilité du biais et la répétabilité du facteur d'échelle par rapport à d'autres accéléromètres ayant une gamme similaire. Applications Contrôle du vol Stabilisation Systèmes de navigation aérienne Systèmes de référence d'attitude et de cap (AHRS) Essais de vibration au sol (GVT) - essais en soufflerie Spécifications techniques 1 - Gamme - ±70g - ±70g - ±70g 2 - Seuil/Résolution - 5μg - 5μg - 5μg 3 - Biais - ≤±3 mg - ≤±3 mg - ≤±5 mg 4 - Facteur d'échelle - 0,8~1,5 mA/g - 0,8~1,5 mA/g - 0,8~1,5 mA/g 5 - Non-linéarité de classe II - ≤±10μg /g2 - ≤±15μg /g2 - ≤±20μg /g2 6 - Répétabilité du biais - ≤10 μg - ≤20 μg - ≤30 μg 7 - Répétabilité du facteur d'échelle - ≤15ppm - ≤30 ppm - ≤50 ppm 8 - Répétabilité de la non-linéarité de classe II - ≤±10 μg/g2 - ≤±20 μg/g2 - ≤±30 μg/g2 9 - Coefficient temporel de biais - ≤±10 μg/℃ - ≤±30 μg/℃ - ≤±50 μg/℃ 10 - Facteur d'échelle coefficient de température - ≤±10 ppm/℃ - ≤±30 ppm/℃ - ≤±50 ppm/℃ 11 - Bruit - ≤5mv - ≤5mv - ≤5mv 12 - Fréquence naturelle - 400~800 Hz - 400~800 Hz - 400~800 Hz 16 - Température de fonctionnement - -40~+80℃ - -40~+80℃ - -40~+80℃ 17 - Température de stockage - -60~+120℃ - -60~+120℃ - 60~+120℃ 18 - Alimentation - ±12~±15V - ±12~±15V - ±12~±15V 19 - Courant consommé - ≤±20mA - ≤±20mA - ≤±20mA
