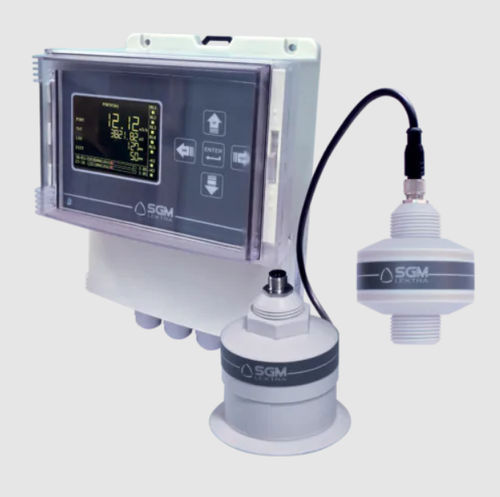

Système de mesure de débit CA400

par contact directpour contrôlevia USB

Système complet de mesure des débits dans les canaux ouverts et les conduites non pressurisées 2 mesures de débit indépendantes Plage de mesure des capteurs 1,5 ; 6 mètres Protection des capteurs IP68 2 sorties analogiques 4 ÷ 20mA 5 relais totalement configurables 2 sorties numériques à collecteur ouvert 2 entrées analogiques 4 ÷ 20mA 2 entrées numériques (max 24Vdc 10mA) Enregistreur de données sur clé USB (en option) Description de la méthode La mesure de débit dans les canaux ouverts avec la méthode de projection hydraulique est réalisée avec l'utilisation, à l'intérieur du canal ou de la conduite partiellement remplie, d'un modeleur hydraulique (BS - venturi / canaux PB - palmer bowlus), d'une sonde pour la mesure du niveau (dans ce cas à ultrasons (PTU50 ; PTU51, sans contact avec le liquide lui-même) et d'une unité de contrôle associée (VLW90M). Le VLW90M est adapté à une connexion directe de 1 ou 2 capteurs à ultrasons SGM LEKTRA MODBUS RTU. Grâce à cette caractéristique, le système CA400 est en mesure d'effectuer simultanément deux mesures de débit indépendantes avec des capteurs à ultrasons et des modélisateurs hydrauliques différents pour chaque type de canal. Le logger "basé sur un PenDrive amovible, permet la traçabilité totale des mesures de débit dans les canaux ouverts pour lesquels il est très facile d'analyser le profil temporel des débits instantanés. Exemples d'installation CA400 avec Palmer Bowlus Adapté à la mesure de débit dans des conduites partiellement remplies de tout diamètre Utilisé pour la surveillance des réseaux d'égouts Facilité d'installation à l'intérieur des conduites où la mesure du débit est requise Résistant aux liquides contenant des solutions acides et basiques
