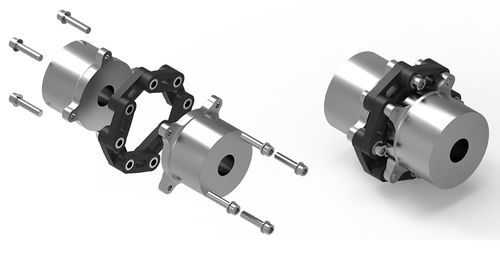

Accouplement à liaison élastomère SGFlex-LC
flexible en torsionpour soufflantepour transmission

Accouplement à liaison élastomère - SGFlex-LC - SGF GmbH & Co. KG - flexible en torsion / pour soufflante / pour transmission
Accouplement à liaison élastomère - SGFlex-LC - SGF GmbH & Co. KG - flexible en torsion / pour soufflante / pour transmission
Accouplement à liaison élastomère - SGFlex-LC - SGF GmbH & Co. KG - flexible en torsion / pour soufflante / pour transmission - image - 2
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
à liaison élastomère, flexible en torsion
Applications
pour soufflante, pour transmission, pour arbre de transmission, pour pompe, pour presse, pour transmission de puissance mécanique, pour moteur, pour machine à papier, pour véhicule ferroviaire, pour générateur, pour l'industrie du ciment, pour machine d'impression, pour engrenage, pour banc d'essai, pour excavateur, pour compresseur, pour réducteur, pour laminoir, pour mélangeur, pour agitateur, pour convoyeur, industriel
Construction
moyeu-arbre, double, en 3 parties, à double articulation, avec roue d'inertie, avec clamp, avec bague d'arrêt
Performance
sans jeu, sans entretien, haute performance, à bruit et vibration réduits, à grande élasticité, fortes charges, non lubrifié, pour usage intensif
Autres caractéristiques
avec mesure de couple, ATEX, sur mesure, compensateur, antivibration, hautement flexible en torsion, antidéflagrant, démontable, pour zones explosives, à vitesse variable
Fixation
à bride
Couple

Min: 3 900 Nm
(2 876,4924 ft.lb)

Max: 44 200 Nm
(32 600,247 ft.lb)

Vitesse de rotation

Min: 3 400 rpm
(21 362,83 rad.min-1)

Max: 4 100 rpm
(25 761,06 rad.min-1)

Description

Le nouveau système d'accouplement SGFlex-LC couvre la plage de couple entre nos systèmes d'accouplement SGFlex-3F et TENBEX-ECO. Les assemblages de liaison SGFlex à l'intérieur de l'accouplement fonctionnent avec des éléments de liaison distincts qui sont constitués d'inlays de cordon vulcanisés avec la technologie de fibre Tenpu®. Les éléments de liaison individuels sont montés sur un assemblage de liaison robuste et très durable afin d'assurer une transmission de couple fiable. Le système d'accouplement flexible SGFlex-LC est un accouplement flexible en torsion, non déplaçable. Il est utilisé pour compenser les déplacements radiaux, axiaux ou angulaires des composants rotatifs, pour amortir les vibrations dans la chaîne cinématique et pour minimiser les pics de couple.

---
