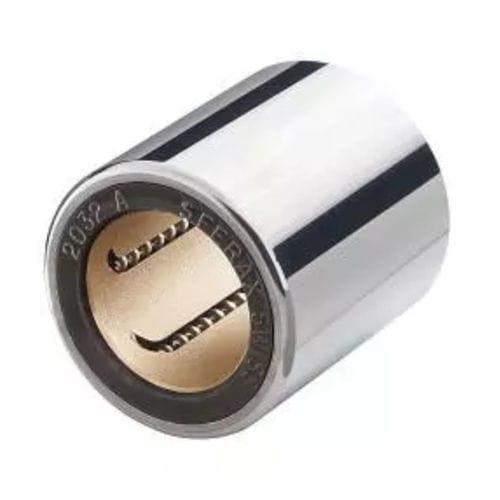

Douille de guidage linéaire à billes GBL 816 ZA

lisseen laiton

Ce roulement possède des standards de fabrication de haut niveau, ainsi que toutes les qualités fondamentales pour assurer des mouvements linéaires de très grande précision, sans limitation de course, sans jeu et pratiquement sans friction, ni usure. Avantages – Cage à bille massive en laiton fraisé (GBL) – Fonctionnement sans à-coups – Silencieux Désignation produit - SFERAX STANDARD GBL 816 ZA Poids net - 17 g Diamètre extérieur D - 16 Longueur - 20 mm Tolérance ø intérieur - 0/-2 µm Tolérance ø extérieur - 0/-5 µm Tolérance longueur - 0/-250 µm Excentricité maximum - <5 µm Tolérance axe recommandée - 0/-2 µm Capacité de charge dynamique - 378 Coeff. Facteur Dynamique Y - 0.00238 Diamètre billes b - 2.000 mm Diamètre fond de rainures D1 - 14.3 mm Ecartement rainures (0/+0.1 mm) E - 14 mm Largeur rainures 0/+0.1 mm e - 1.00 mm Matière cage ø bille - DIN MS60Pb (17660) Matière douille extérieur - DIN 100Cr6 (1.3505) Nombre de chemins de billes - 6 Précision - ZA Qualité d'arbre recommandée - I, IIIR Tolérance alésage (montage chassé) - 0/-2 µm Tolérance alésage (montage collé) - H6
