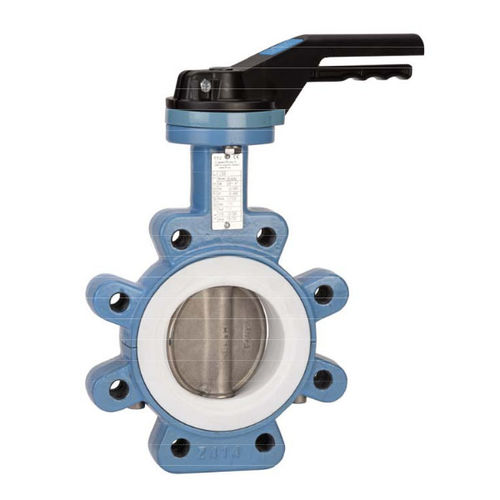

Vanne papillon 1166 series

manuellepour acidetype lug

Oreilles taraudées ( Lug ) - Corps en 2 parties - Col long pour calorifuge - Platine ISO 5211 - Axe traversant Manchette PTFE avec ame silicone - Poignée 9 positions cadenassable jusqu'au DN200 Commande par réducteur à volant du DN250 au DN300 - Peinture Rilsanisée RAL 5024 Réhausse du col 75 mm et carré de manoeuvre en option CARACTERISTIQUES : • Col long pour calorifuge • Motorisable ( platine ISO 5211 avec montage direct ) • Oreilles taraudées • Montage entre brides PN10/16 • Corps en 2 parties • Axe traversant monobloc • Manchette PTFE épaisseur 3 mm avec âme silicone épaisseur 6 mm • Papillon inox • Poignée 9 positions , cadenassable jusqu’au DN200 • Peinture rilsanisée couleur RAL 5024 épaisseur 250-300 microns • Réhausse du col de 75 mm ( option ) • Carré de manœuvre 30x30 mm pour clé de fontainier ( option ) UTILISATION : •Pour fluides corrosifs ( acides ... ) •Température mini et maxi admissible Ts : - 25°C à + 200°C •Pression maxi admissible Ps : 16 bars jusqu’au DN150, 10 bars au delà ( voir courbe ci dessous )
