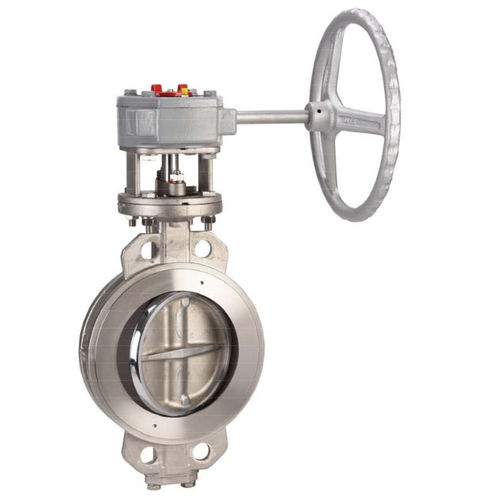

Vanne papillon 1116 series

avec volantwaferdouble excentration

Série 1116 - Robinet à papillon - A Oreilles de Centrage - Double excentration - Corps Inox - Papillon Inox - Sécurité Feu - CLASS 150 PN20 Oreilles de centrage ( Wafer ) - Sécurite feu suivant ISO 10497:2010 - Platine ISO 5211 montage direct - Axe traversant Sièges et presse étoupe PTFE chargés graphite - Poignée 10 positions cadenassable jusqu'au DN150 Commande par réducteur à volant à partir du DN200 et possible sur les autres DN Utilisation bidirectionnelle avec sens de passage préférentiel CARACTERISTIQUES : • Modèle 100% étanche • Modèle à oreilles de centrage • Montage entre brides Class 150 (PN20) • Double excentration • Utilisation bidirectionnelle avec sens de passage préférentiel ( indiqué par une flèche sur le corps ) • Sécurité feu suivant ISO 10497 : 2010 • Motorisable ( Platine ISO 5211 ) • Papillon inox CF8M • Axe traversant • Commande par poignée fonte 10 positions, cadenassable jusqu’au DN150 ( NPS 6“ ) • Commande par réducteur à partir du DN200 ( NPS 8“ ) • Poignée fonte EN GJS-400-15 avec peinture argent RAL 9006 UTILISATION : •Chauffage urbain, géothermie, froid industriel, constructions navales, Pétrochimie •Vapeur : 10 bars maxi •Température mini et maxi admissible Ts : - 29°C à + 210°C •Pression maxi admissible Ps : 20 bars ( voir courbe ) •En cas de montage en bout de ligne, inverser le sens de montage préférentiel
