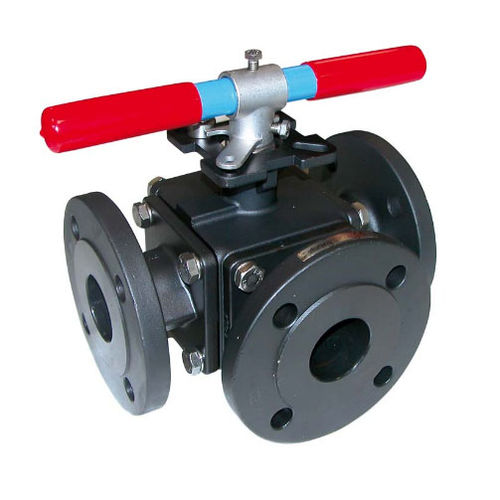

Vanne à boisseau sphérique 783 series

manuellede distributionpour l'eau

Série 783 - Robinet à tournant sphérique - 3 Voies à brides acier - Lumière en L - PN16 - Platine ISO - Poignée acier rouge Corps Acier A216 WCB - Sphère inox ASTM A351 CF8 - Presse étoupe PTFE - Sièges PTFE chargés Verre - A brides RF PN16 - Passage intégral - Axe inéjectable - Poignée cadenassable - Platine ISO 5211 - Etanche sur les 3 voies Robinet à tournant sphérique 3 voies en L acieravec platine ISO 5211passage intégral pour le sectionnement ou la déviation de fluides dans les réseauxchimiques et pharmaceutiques, industries pétro-chimiques, installations hydrauliques et air comprimé.L’étanchéité est assurée par un presse étoupe PTFE chargé grafoilet un joint torique FKM à l’axe et par des sièges en PTFE chargé verre.Compatible pourles atmosphères explosives, ATEX Zone 1&21 et Zone 2&22notamment grâce au double système antistatique.Le robinet peut être commandé par un actionneur monté directement sur la platine ISO 5211 grâce à l’axe carré. ARACTERISTIQUES : •Passage intégral •Axe inéjectable •Double système antistatique •Sièges PTFE chargés verre •Poignée cadenassable •Motorisable ( Platine ISO 5211 ) •Etanche sur les 3 voies •Lumière en L •Sphère arbrée du DN100 au DN150 UTILISATION : •Produits chimiques, industries pétrochimiques, installations hydrauliques, de chauffage, distribution air, eau •Températures mini et maxi admissibles Ts : -20°C à + 150°C •Pression maxi admissible Ps: 16bars( voir courbe ) •Ne convient pas pour le vide
