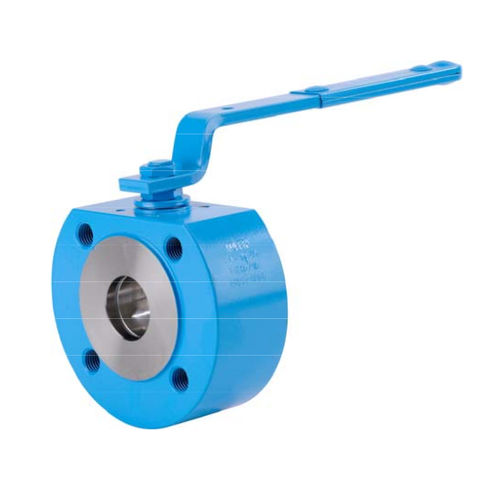

Vanne wafer 720 series

à boisseau sphériqueà levierhydraulique

Corps Acier A105 - Sphère inox ASTM A479 304L non dépassante - Presse étoupe PTFE avec rattrapage de jeu par rondelles élastiques - Sièges PTFE - Passage intégral - Axe inéjectable - Poignée cadenassable ou Volant oval sur demande - Platine ISO 5211 - Trous de fixation taraudés - Sécurité Feu ISO 10497 Système antistatique - Tenue au vide : 10-² torr - Bille pleine CARACTERISTIQUES : •Passage intégral •Axe inéjectable •Motorisable( Platine ISO 5211) •Modèle étroit ( Wafer) •Entre brides PN40 jusqu’au DN 80, PN16 au-delà •Double système antistatique •Sécurité feu ISO 10497 (marquage ISO-FT) •Sphère non dépassante avec corps démontable •Trou de dégazage dans la sphère ( au niveau du contact avec l’axe pour éviter une surpression dans la sphère )à partir du DN50 •Usinage du siège pour décompression à partir du DN65 (respecter le sens de passage indiqué sur le corps par une flèche) •Trous de fixations taraudés •Emissions fugitives suivant la norme ISO 15848-1: 2003 Classe A •Etanchéité de l’axe par 3 joints Chevrons PTFE chargés graphite •Presse étoupe avec rattrapage de jeu par rondelles élastiques •Peinture époxypolyamide couleur bleue RAL5012 épaisseur 35 microns UTILISATION : •Industries chimiques et pharmaceutiques, industries pétrochimiques, installations hydrauliques, air comprimé •Température mini et maxi admissible Ts : -28°C à + 200°C •Pression maxi admissible Ps: 40barsjusqu’au DN80, 16 bars au-delà •Tenue au vide 10-5torr •Air comprimé à température ambiante: 10bars jusqu’au DN50, 8bars du DN65 au 100 •Vapeur: 8bars jusqu’au DN50, 6bars du DN65 au 100
