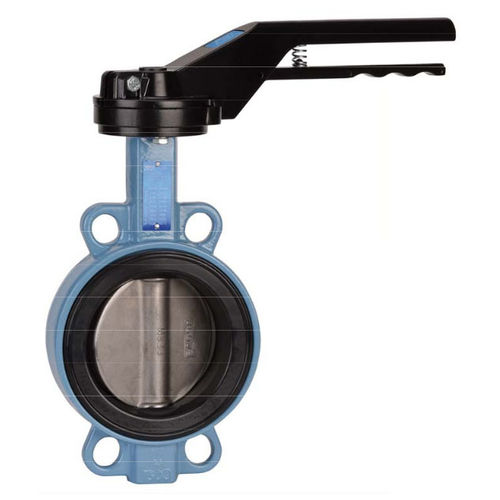

Vanne papillon 1146 series

à levierd'isolementpour acide

Série 1146 - Robinet à papillon - Corps Fonte EN GJS500-7 - Papillon Uranus B6 - Manchette Hypalon® Oreilles de centrage ( Wafer ) - Col long pour calorifuge - Platine ISO 5211 - Axe traversant Manchette en queue d'aronde démontable - Poignée 9 positions cadenassable jusqu'au DN200 Poignée non cadenassable blocable en toutes positions du DN250 au DN300 - Peinture Rilsanisée RAL 5024 Commande possible par réducteur à volant - Réhausse du col 75 mm et carré de manoeuvre en option CARACTERISTIQUES : • Col long pour calorifuge • Motorisable ( platine ISO 5211 avec montage direct ) • Oreilles de centrage • Montage entre brides PN10/16 du DN32/40 au DN300 et Class 150 (PN20) du DN40 au DN300 • Axe traversant • Manchette Hypalon® en queue d’aronde démontable • Papillon Uranus B6 • Poignée 9 positions , cadenassable jusqu’au DN200 , blocable en toutes positions et non cadenassable du DN250 au 300 • Peinture rilsanisée couleur RAL 5024 épaisseur 250-300 microns • Réhausse du col de 75 mm ( option ) • Carré de manœuvre 30x30 mm pour clé de fontainier ( option ) UTILISATION : •Fluides : acides minéraux, fluides oxydants ... •Température mini et maxi admissible Ts : - 10°C à + 90°C •Pression maxi admissible Ps : 16 bars (voir courbe page 4)
