Vanne papillon 1154 series
à levierd'isolementpour huile

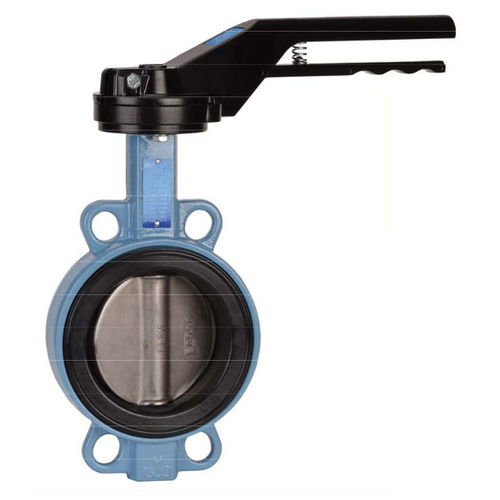

Vanne papillon - 1154 series - SFERACO - à levier / d'isolement / pour huile
Vanne papillon - 1154 series - SFERACO - à levier / d'isolement / pour huile
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
papillon
Actionnement
à levier
Fonction
d'isolement
Media
pour huile, pour acide, pour hydrocarbures, pour essence, de pétrole, pour biogaz, pour CO2
Corps
wafer, avec revêtement, IP65, en fonte, en inox, en PTFE, en EPDM
Applications
pour l'industrie gazière
Autres caractéristiques
ISO
DN

Min: 40 mm
(1,575 in)

Max: 600 mm
(23,622 in)

Pression

10 bar, 16 bar
(145 psi, 232,1 psi)

Température

Min: -5 °C
(23 °F)

Max: 180 °C
(356 °F)

Description

Série 1154 - Robinet à papillon - Corps Fonte EN GJS500-7 - Papillon Inox - Manchette FKM Oreilles de centrage ( Wafer ) - Col long pour calorifuge - Platine ISO 5211 - Axe traversant Manchette en queue d'aronde démontable - Poignée 9 positions cadenassable jusqu'au DN200 Poignée non cadenassable blocable en toutes positions du DN250 au DN300 - Peinture Rilsanisée RAL 5024 Commande possible par réducteur à volant - Réhausse du col 75 mm et carré de manoeuvre en option CARACTERISTIQUES : • Col long pour calorifuge • Motorisable ( platine ISO 5211 avec montage direct ) • Oreilles de centrage • Montage entre brides PN10/16 du DN32 au DN400 et CLASS 150 (PN20) du DN40 au DN400 inclus ( au-delà sur demande ) • Montage entre brides PN10 à partir du DN450 • Axe traversant • Manchette FKM en queue d’aronde démontable • Papillon inox • Poignée 9 positions , cadenassable jusqu’au DN200 , blocable en toutes positions et non cadenassable du DN250 au 300 • Peinture rilsanisée couleur RAL 5024 épaisseur 250-300 microns • Réhausse du col de 75 mm ( option ) • Carré de manœuvre 30x30 mm pour clé de fontainier ( option ) UTILISATION : •Applications : Acides, graisses, hydrocarbures, essence, super, Argon, glycérine, huile, dioxyde de carbone, biogaz •Déconseillé pour : Vapeur et eau chaude supérieure à 130°C, fréon, amoniac, acéthylène •Température mini et maxi admissible Ts : - 5°C à + 180°C •Pression maxi admissible Ps : 16 bars jusqu’au DN300, 10 bars au-delà
