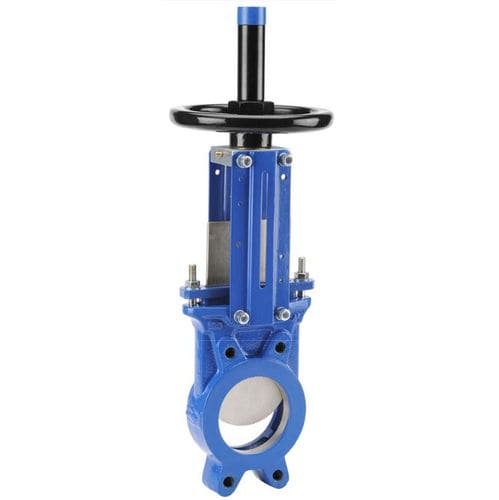

Vanne à guillotine 170 series

avec volantpour l'eaupour produits chimiques

Corps Fonte EN GJL250 - Pelle Inox 304 - Siège NBR - Tige montante non tournante, volant non montant Entre brides PN10 - Trous de fixation taraudés - Etanchéité unidirectionnelle Peinture 50% époxy 50% polyester couleur bleue RAL 5005 - Commande par volant acier Commande par volant à chaîne ou par levier en option - Boitier fin de course et déflecteur en option CARACTERISTIQUES : •Vanne tout ou rien •Tige montante non tournante, volant non montant •Etanchéité unidirectionnelle ( respecter le sens de passage indiqué sur le corps par une flèche ) •Faibles pertes de charges •Peu de zone de rétention •Montage entre brides PN10 •Trous inférieurs taraudés traversants et trous supérieurs taraudés borgnes •Commande par volant •Commande par volant à chaîne ou par levier ( option ) •Boîtier fin de course bipolaire O + F ,tension AC 15-240V 3A,IP66type XCK M115C( option ) •Déflecteur ( option ) •Peinture 50% époxy 50% polyester couleur bleue RAL 5005épaisseur 150 microns •Autres sièges sur demande ( FKM, PTFE, SILICONE...) UTILISATION : •Eau, eau usée, pâte à papier, pulvérulent, agro-alimentaire, chimie •Température mini et maxi admissible Ts : -10°Cà + 90°Cpour modèle corps fonte siège NBRRef.170 •Température mini et maxi admissible Ts : -15°Cà + 130°C pour modèle corps fonte siège EPDM Ref.171 •Température mini et maxi admissible Ts : -20°Cà + 130°C pour modèle corps inox siège EPDMRef.172
