Vanne à boisseau sphérique 504 seriesà levierà bridefiletée
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- à boisseau sphérique
- Actionnement
- à levier
- Corps
- à bride, filetée, en fonte, en inox, en laiton, en PTFE, aluminium
- Autres caractéristiques
- à passage intégral, ATEX
- DN
Min: 15 mm
(0,591 in)Max: 100 mm
(3,937 in)- Pression
Min: 9 bar
(130,5 psi)Max: 16 bar
(232,1 psi)- Température
Min: -10 °C
(14 °F)Max: 120 °C
(248 °F)
Description

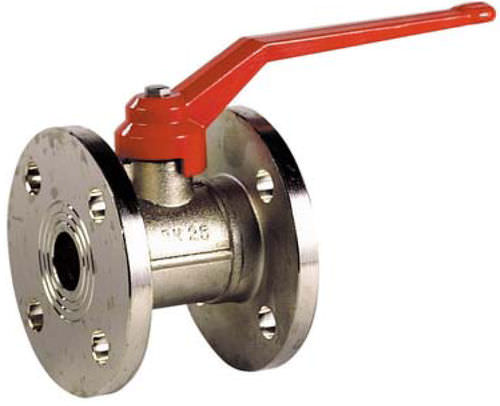

Série 504 - Vanne à sphère à brides - Corps laiton
A brides PN10/16 - Sphère laiton chromé
Presse étoupe PTFE - Passage intégral
CARACTERISTIQUES :
• Bille pleine
• Passage intégral
• Presse étoupe PTFE
• Poignée aluminium rouge
UTILISATION :
• Fluides courants compatibles
• Température mini admissible Ts : - 10 °C
• Température maxi admissible Ts : + 120°C
• Pression maxi admissible Ps : 16 bars jusqu’au DN50, 15 bars en DN65, 12 bars en DN80, 9 bars en DN100 ( voir courbe ci dessous )
