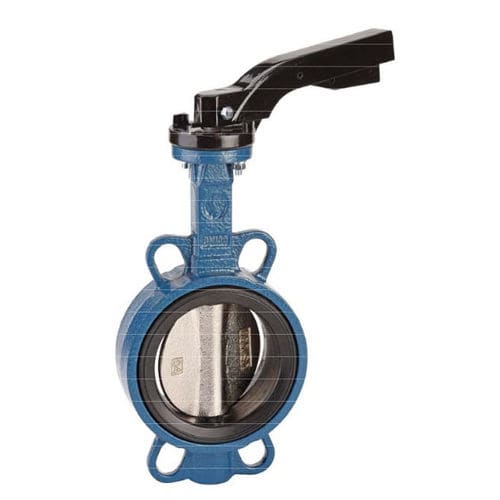

Vanne papillon 1123 series

à levierpour eaux chaudespour eau de mer

Série 1123 - Robinet à papillon - Oreilles de centrage - Corps Fonte EN GJL250 - Papillon Inox - Manchette EPDM Oreilles de centrage ( Wafer ) - Col long pour calorifuge - Platine ISO 5211 Axe traversant - Manchette EPDM vulcanisée - Poignée 10 positions, cadenassable jusqu'au DN150 Commande par réducteur à volant du DN350 au DN1000 ( possible aussi du DN 40 au DN300 ) Peinture Epoxy RAL 003 - Double étanchéité PTFE à l'axe CARACTERISTIQUES : • Col long pour calorifuge • Platine ISO 5211 • Oreilles de centrage • Montage entre brides PN6 du DN40 au 150 et en DN300, PN10/16 du DN32 au 600, Class 150 (PN20) du DN40 au 600 • Montage entre brides JIS10K du DN40 au DN300 • Montage entre brides PN10 à partir du DN 700 • Axe traversant jusqu’au DN600 • Poignée crantée 10 positions , cadenassable jusqu’au DN150 • Double étanchéité PTFE à l’axe jusqu’au DN600 • Papillon inox • Peinture époxy épaisseur 80 microns couleur RAL 003 • Manchette EPDM vulcanisée UTILISATION : • Eau froide et chaude, eau de mer, eau déminéralisée, alcool, lait de chaux, mercure, alcalins, hydroxyde de soude • Température mini et maxi admissible Ts : - 15°C à + 110°C ( 130°C en pointe ) • Pression maxi admissible Ps : 16 bars jusqu’au DN300, 10 bars au-delà
