Vanne papillon 1150 series
à levierd'isolementpour l'eau

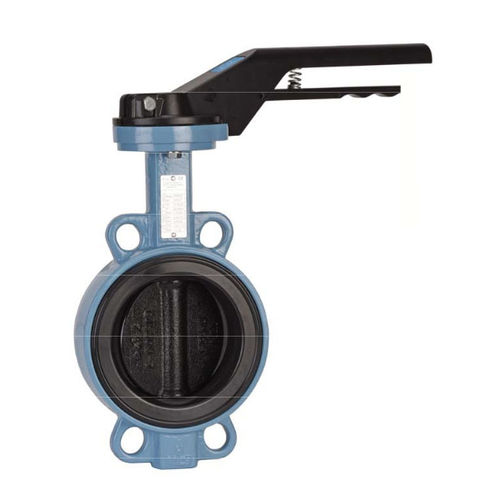

Vanne papillon - 1150 series - SFERACO - à levier / d'isolement / pour l'eau
Vanne papillon - 1150 series - SFERACO - à levier / d'isolement / pour l'eau
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
papillon
Actionnement
à levier
Fonction
d'isolement
Media
pour l'eau
Corps
wafer, avec revêtement, IP65, en fonte, en acier inox, en EPDM
Autres caractéristiques
ISO
DN

Min: 40 mm
(1,575 in)

Max: 600 mm
(23,622 in)

Pression

10 bar, 16 bar
(145 psi, 232,1 psi)

Température

Min: -20 °C
(-4 °F)

Max: 110 °C
(230 °F)

Description

Série 1150 - Robinet à papillon - Corps Fonte EN GJS500-7 - Papillon Inox / Fonte - Manchette EPDM Oreilles de centrage ( Wafer ) - Col long pour calorifuge - Platine ISO 5211 - Axe traversant Manchette en queue d'aronde démontable - Poignée 9 positions cadenassable jusqu'au DN200 Poignée non cadenassable blocable en toutes positions du DN250 au DN300 - Peinture Rilsanisée RAL 5024 Commande possible par réducteur à volant - Réhausse du col 75 mm et carré de manoeuvre en option CARACTERISTIQUES : •Col long pour calorifuge •Motorisable ( platine ISO5211avec montage direct ) •Oreilles de centrage •Montage entre brides PN10/16 du DN32 au DN400 et CLASS 150 (PN20)du DN40 au DN400 inclus ( au-delà sur demande ) •Montage entre brides PN10 à partir du DN450 •Axe traversant •Manchette EPDM en queue d’aronde démontable •Papillon inox jusqu’au DN100 inclus •Papillon fonte revêtu rilsan noir +/-300 microns à partir du DN125 •Poignée 9 positions, cadenassable jusqu’au DN200, blocable en toutes positions et non cadenassable du DN250 au 300 •Peinture rilsanisée couleur RAL 5024épaisseur 250-300 microns •Réhausse du col de 75 mm ( option ) •Carré de manœuvre 30x30 mm pour clé de fontainier ( option ) UTILISATION: •Applications: eau froide, eau chaude, eau potable •Déconseillé pour: Hydrocarbures, vapeur, gaz, acides, huiles, fréon •Température mini et maxi admissible Ts: -20°C à + 110°C •Pression maxi admissible Ps: 16barsjusqu’au DN300, 10 bars au-delà
