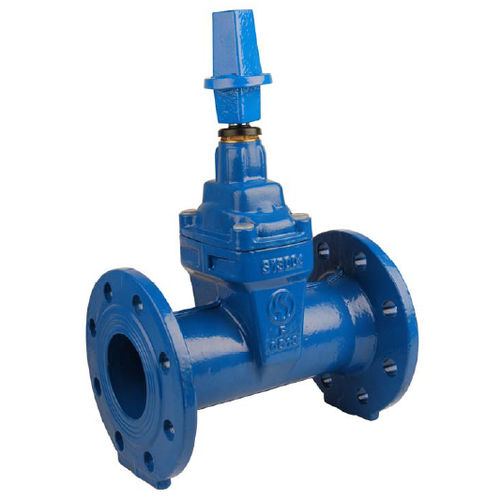

Vanne à opercule 185 series

avec volantpour l'eauà bride

Série 185 - Vannes à opercule caoutchouc F5 - FAH - Corps Fonte - Opercule EPDM ACS - A brides - PN10-16 Corps Fonte EN GJS-500-7 - Opercule Fonte EN GJS-500-7 revêtu EPDM ACS - Etanchéité par triple joints toriques NBR Tige non montante - Fermeture sens anti-horaire - A brides RF PN16 ou PN10 - Commande par volant fonte ou carré d'ordonnance fonte Passage total et intégral - Ecartement suivant norme DIN 3202 F5 CARACTERISTIQUES : • Passage total et intégral • Tige non montante inox • Fermeture sens anti-horaire (FAH) • Patins de glissement ( facilitant le coulissement de l’opercule ) jusqu’au DN200 • Opercule fonte entièrement revêtu EPDM • Absence de zones de rétention • Talon de positionnement • Joint de chapeau pleins trous en NBR • Protection de vis de chapeau • Etanchéité par triple joints toriques NBR • Possibilité de changer les joints d’étanchéité à l’axe sous pression à partir du DN80 • Peinture époxy couleur RAL 5005 épaisseur 250 μm • Pare poussière sur la tige • A brides R.F. PN10/16 • Commande par carré de manœuvre UTILISATION : • Pour réseaux d’adduction d’eau, assainissement, traitement des eaux et irrigation • Température mini et maxi admissible Ts : - 10°C à + 70°C • Pression maxi admissible Ps : 16 bars pour modèles à brides PN16 jusqu’au DN400 • Pression maxi admissible Ps : 10 bars pour modèles à brides PN10 du DN200 au 600
