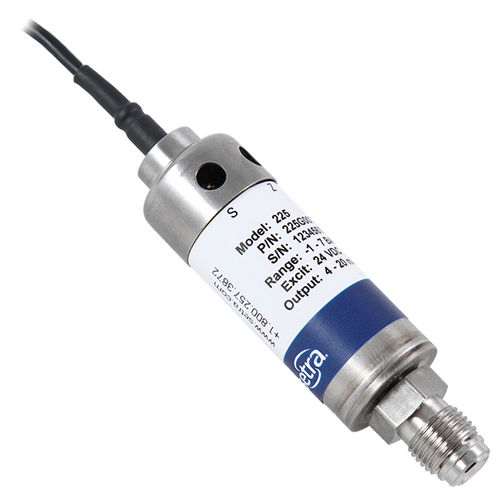

Transducteur de pression absolue 225

analogiqueen acier inoxydable

Le modèle 225 de Setra est parfaitement adapté aux systèmes de distribution de gaz de haute pureté, aux procédés de semi-conducteurs et aux applications de contrôle qui nécessitent un fonctionnement ultra-propre, un débit élevé et une stabilité à long terme exceptionnelle. Conçu avec un faible volume de cavité de 0,11 in3, éliminant virtuellement le piégeage des particules, le GCT-225 peut être facilement purgé. Toutes les pièces en contact avec le liquide sont en acier inoxydable 316L VIM/VAR passivé à 5 Ra (7 Ra. max.), ce qui élimine les irrégularités de surface et fournit la chimie de surface appropriée pour la résistance à la corrosion, assurant une distribution de gaz sans contaminant. Chaque capteur est soumis à un test d'étanchéité à l'hélium par spectromètre de masse à 1 x 10-9 ATMCC/sec. La série 225 est équipée d'un couvercle rotatif qui facilite l'accès aux potentiomètres à 12 tours pour le réglage du zéro et de l'échelle. Les raccords de pression à joint facial mâle ou femelle pivotant standard répondent aux exigences de l'industrie des semi-conducteurs. En outre, plusieurs autres styles de raccords sont disponibles. Le 225 est proposé avec une sortie 5 VDC, 10 VDC ou 4-20mA. Un câble multiconducteur de six pieds ou un connecteur à baïonnette est fourni pour la terminaison électrique. Le capteur à capacité variable breveté de Setra comporte un diaphragme en acier inoxydable VIM/VAR 316L et une plaque d'électrode isolée. Un condensateur variable est formé entre le corps du capteur et la plaque d'électrode. Une augmentation de la pression provoque un léger arrondi de la membrane, ce qui diminue la capacité. La variation de capacité est détectée et convertie en un signal électrique continu linéaire de haute précision. Le circuit intégré personnalisé de Setra, unique en son genre, utilise un principe breveté d'équilibre des charges et est virtuellement immunisé contre les interférences électromagnétiques (EMI) et les interférences radioélectriques (RFI). Applications - Armoires à gaz - Systèmes de distribution de gaz de haute pureté
