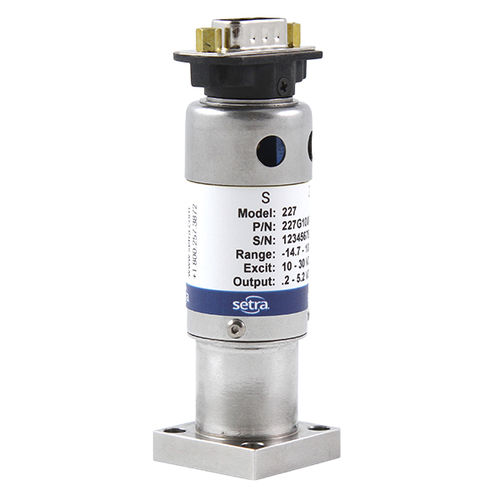

Transducteur de pression absolue 227

analogiqueen acier inoxydabledurci

Le transducteur Setra modèle 227 est conçu pour les bâtons de gaz modulaires à haute densité et les panneaux requis pour les outils de 300 mm d'aujourd'hui. L'encombrement du modèle 227 optimise l'espace et sa conception robuste le rend idéal pour les mesures de pression qui nécessitent une stabilité à long terme, une grande précision et une insensibilité exceptionnelle aux conditions environnementales extrêmes. Contrairement à de nombreux autres modèles dont le volume de la cavité morte est important, le modèle 227 possède une petite chambre de capteur balayée pour faciliter la purge. Toutes les pièces en contact avec le fluide sont en acier inoxydable 316L VIM/VAR passivé à 5 Ra (7 Ra. max.), ce qui élimine les irrégularités de surface et fournit la chimie de surface appropriée pour la résistance à la corrosion, assurant une distribution de gaz sans contaminant. Disponible avec une sortie de 5 VCC, 10 VCC ou 4 à 20 mA, le modèle 227 offre une précision de ±0,25 % de la pleine échelle ou de ±1,0 % de la lecture. Le modèle 227 est livré avec un socle d'interface à montage par le bas à joint C ou W de 1-1/8" peu encombrant, avec au choix un câble multiconducteur, un connecteur à baïonnette à 4 broches et un connecteur D-sub à 9 ou 15 broches pour la terminaison électrique. Associé à l'afficheur rotatif 1-1/8'' du modèle 327, cet ensemble constitue le nec plus ultra en matière de mesure et d'affichage de la pression. L'accès latéral aux réglages du zéro et de l'échelle sous le capot de protection rotatif et le choix des plages de pression absolue, manométrique ou composée complètent cette conception unique. Principe de fonctionnement Le capteur à capacité variable breveté de Setra comporte une membrane en acier inoxydable 316L et une plaque d'électrode isolée. Un condensateur variable est formé entre le corps du capteur et la plaque d'électrode. Une augmentation de la pression provoque un léger arrondi de la membrane, ce qui diminue la capacité.
