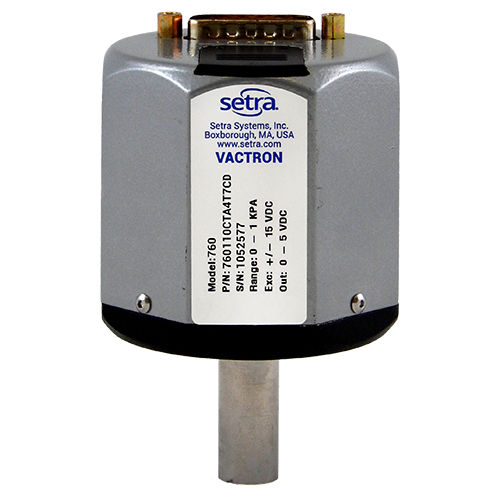

Pressostat capacitif 760

à membraneabsolupour gaz

Le manomètre capacitif modèle 760 de Setra est un transducteur de pression absolue conçu pour des mesures de vide précises et répétables. Différentes gammes de pleine échelle sont disponibles de 10 Torr à 1000 Torr. Les unités de mesure peuvent être spécifiées en Torr, mBar/hPa, kPa ou PSIA. Le modèle 760 fonctionne à partir d'une alimentation de ±15 VDC et fournit un signal de sortie 0-10 VDC ou 0-5 VDC qui est linéaire avec la pression et indépendant de la composition du gaz. La connexion électrique peut être soit le connecteur standard industriel D-sub à 15 broches, soit un connecteur à barrette à 6 positions. L'élément de détection de pression de haute précision utilisé dans le modèle 760 est le capteur VactronTM, qui a été développé à partir du capteur à capacité variable de Setra. Un ensemble de traversée situé au centre supporte une électrode circulaire à proximité de la surface arrière du diaphragme. Ensemble, l'électrode et le diaphragme forment un condensateur variable dans une petite chambre à vide de référence maintenue à très basse pression. Lorsque la pression augmente L'élément de détection de pression de haute précision utilisé dans le modèle 760 est le capteur VactronTM, qui a été développé à partir du capteur à capacité variable de Setra. Un ensemble de traversée situé au centre supporte une électrode circulaire à proximité de la surface arrière du diaphragme. Ensemble, l'électrode et le diaphragme forment un condensateur variable dans une petite chambre à vide de référence maintenue à très basse pression. Lorsque la pression augmente Des performances EMI/RFI supérieures sont obtenues par l'utilisation d'un boîtier métallique, en conjonction avec des composants de suppression des surtensions et des décharges électrostatiques et un filtrage RFI sur les entrées et les sorties. Le modèle 760 est doté d'un couvercle coulissant intégré qui permet une utilisation facile
