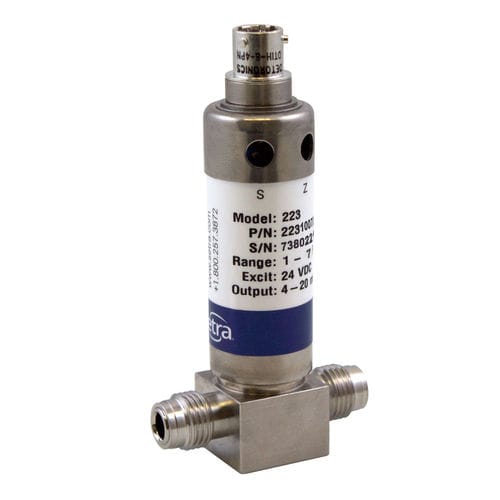

Transducteur de pression absolue 223

thermiqueanalogique2 fils

Le transducteur de pression ultra haute pureté modèle 223 de Setra est conçu pour les applications les plus exigeantes de surveillance et de contrôle des gaz spéciaux, où l'intégrité, la pureté et la performance de la construction ne peuvent être sacrifiées. Le 223 possède une petite chambre de capteur profilée pour une purge facile. Le capteur est conçu pour offrir une stabilité mécanique et thermique supérieure, en particulier dans des conditions de température transitoires résultant de la circulation des gaz. L'isolation de l'élément sensible du raccord de pression élimine pratiquement tout effet de couple. La stabilité mécanique et thermique supérieure est obtenue grâce au capteur à capacité variable breveté par Setra. Sa conception fondamentalement simple comprend un capteur en acier inoxydable 316L VIM/VAR passivé à 5 Ra (7 Ra. max.), qui élimine les irrégularités de surface et fournit la chimie de surface appropriée pour la résistance à la corrosion, et une plaque d'électrode isolée fixée au centre du diaphragme du capteur, formant un condensateur variable. La capacité varie en fonction de l'augmentation ou de la diminution de la pression. Ce changement de capacité est détecté et converti en un signal analogique linéaire par le circuit électronique unique de Setra. Différents diamètres de tube sont disponibles avec des raccords à étanchéité frontale en option. La construction robuste permet une installation sans problème et une haute tolérance à la torsion du système et aux effets de la soudure, offrant ainsi des installations fiables. Cette série ultra haute pureté est basée sur la technologie de détection capacitive éprouvée de Setra et les signaux de sortie de tension ou de courant très précis et stables sont pratiquement immunisés contre les EMI/RFI. Après la fabrication et l'assemblage, les capteurs de pression ultra-haute pureté de Setra sont rincés avec de l'eau
