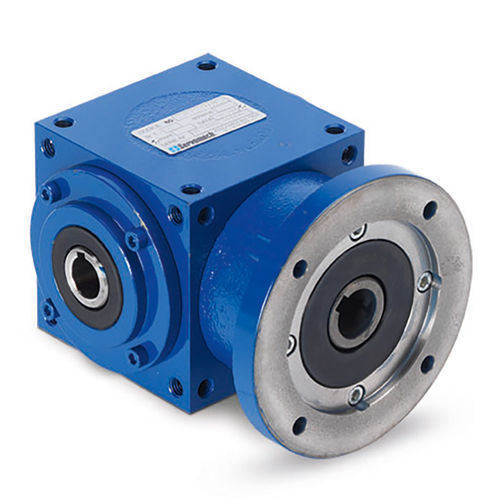

Réducteur à couple conique BG MF H Series

orthogonalà arbre creuxà arbre plein

Réducteurs à engrenages coniques à hautes performances et dimensions compactes. Adaptés à des vitesses d'entrée élevées, jusqu'à 3000 tr/min, avec un faible niveau de bruit et un rendement élevé. Système modulaire avec différentes versions disponibles, sorties supplémentaires jusqu'à 6 arbres. Les engrenages coniques sont fabriqués en acier allié de haute qualité, taillés selon le système de denture spiroïdale GLEASON, cémentés, trempés et rodés par paires. La technologie de fabrication précise et consolidée permet de produire des engrenages coniques capables de fonctionner avec un faible niveau de bruit et un rendement élevé. Entrée de la série BG MF H avec bride moteur IEC et sortie avec arbre creux : 6 tailles standard disponibles Rapport de 1:1 à 1:4 Boîtier de forme cubique avec 6 faces usinées, chacune avec 4 trous filetés de montage Couvercles et moyeux d'arbre usinés avec un diamètre de centrage avec une tolérance extérieure f7 Caractéristiques : Jeu angulaire de l'arbre de sortie : max. 10 arcmin (standard) ; sur demande jeu contrôlé et réduit, en moyenne inférieur à (5 ... 6) minutes d'arc. Roulements à rouleaux coniques standard sur tous les arbres pleins et l'arbre de sortie creux ; roulements à billes sur les arbres d'entrée creux pour l'exécution de la bride du moteur. Lubrification à la graisse longue durée pour les applications à faible vitesse d'entrée. Lubrification à l'huile synthétique sur demande et en cas de vitesse d'entrée élevée. Assemblage effectué entièrement au sein de la société SERVOMECH, en suivant toutes les étapes de la procédure pour assurer un ajustement précis des roulements et des engrenages coniques afin d'exalter les performances suivantes : - fonctionnement silencieux - rendement élevé - longue durée de vie
