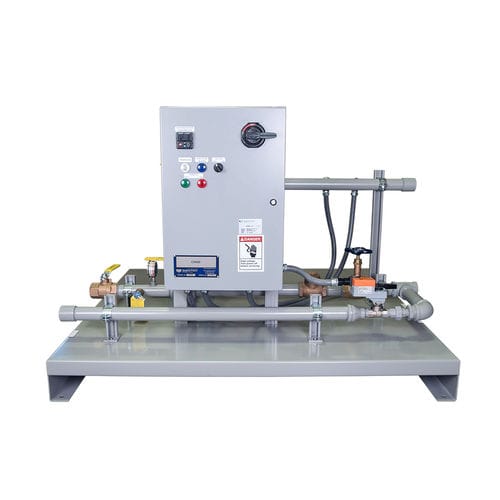

Skid d'isolement de l'eau de refroidissement d'échantillon CWMS

La variation de la température de l'eau peut entraîner des problèmes majeurs de refroidissement de l'échantillon. Cependant, le débit d'eau de refroidissement peut être insuffisant en raison d'une faible pression à la source ou d'une chute de pression excessive dans la tuyauterie d'alimentation. La variation saisonnière de la température de l'eau de service de l'usine affecte également la stabilité de la température de l'échantillon et les relevés de l'analyseur. Un mélangeur d'eau de refroidissement Sentry CWMS peut résoudre ces problèmes. Le mélangeur d'eau de refroidissement CWMS assure le refroidissement secondaire de l'échantillon sans refroidisseur mécanique. Il maintient une température constante dans la boucle d'eau de refroidissement vers les refroidisseurs d'échantillons en utilisant l'eau froide ou réfrigérée disponible et en minimisant l'utilisation de l'eau ou des sources d'eau de puits. Le skid de mélange d'eau de refroidissement du CWMS est équipé d'une pompe à eau de recirculation composée d'une pompe centrifuge avec un moteur TEFC triphasé à connexion directe. Les pompes sont équipées de vannes d'isolation d'entrée et de sortie et de raccords/brides pour faciliter l'entretien de la pompe. La régulation de la température est assurée par un régulateur électronique et une vanne à bille modulante capable de réguler la température à ±1° F (0,5°C). Le régulateur dispose d'une indication numérique du point de consigne du régulateur et de la température du fluide. Une conduite de raccordement d'eau d'appoint est dimensionnée pour gérer la totalité du débit d'eau de recirculation. Une vanne d'isolement manuelle est prévue pour les périodes où le système ne fonctionne pas. Avantages Refroidissement secondaire des garnitures sans refroidisseur mécanique Maintient une température constante dans la boucle d'eau de refroidissement vers les refroidisseurs d'échantillons Utilise l'eau froide ou réfrigérée disponible Minimise l'utilisation de l'eau ou des sources d'eau de puits Contrôle de ± 1ºF (0,5ºC)
