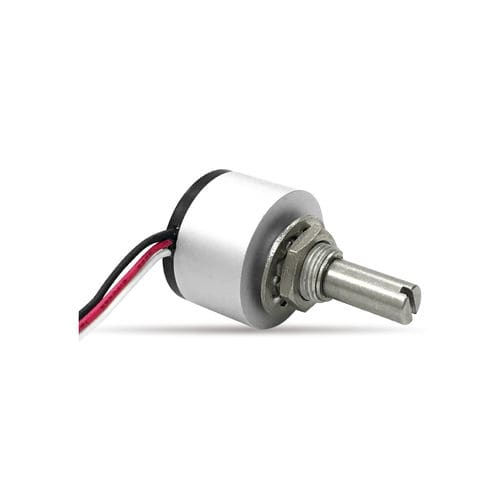

Codeur d'angle absolu WDH22L series

incrémentalmagnétiqueà potentiomètre

Série WDH22L Potentiomètre 1 tour sans contact (breveté) - Capteur rotatif magnétique - Version économique - Montage en douille - Fil conducteur - Diamètre du boîtier Φ22mm - Sortie simple, sortie parallèle double, sortie croisée double - Sens de sortie : Sens des aiguilles d'une montre (W), sens inverse des aiguilles d'une montre (C) - Angle électrique effectif : N'importe quel angle dans un rayon de 360° Spécifications mécaniques générales - Angle mécanique : 360° (sans fin) - Degré de protection : IP54 - Couple de fonctionnement : <5mN.m - Vitesse maximale : 1500 tr/min - Durée de vie : 50 000 000 Spécifications environnementales - Plage de température de fonctionnement : -30°C~+85°C, -30°C~+125°C (0505) - Température de stockage : -30°C~+85°C Spécifications électriques du Genearal Signal analogique absolu Modèle standard : WDH22L 0505 W360 - Tension d'entrée 5V±10%, signal de sortie 0~5V Modèle standard : WDH22L 2410 W360 - Tension d'entrée 15~30V, signal de sortie 0~10V Modèle standard : WDH22L 2442 W360 - Tension d'entrée 15~30V, signal de sortie 4~20mA - Angle électrique effectif : 360 - Tolérance de linéarité indépendante : ±0,3 - Résolution : 4096（12bit) - Taux de mise à jour : 0.3ms Signal numérique absolu - Modèle standard : WDH22L SER W360/ WDH22F 3.3 SER W360 - Tension d'entrée : 5V±10% / 3.3V±10% - Signal de sortie : SER - Consommation de courant (sans charge) : <50mA - Angle électrique effectif : 360° - Tolérance de linéarité indépendante : ±0,3 - Résolution : 4096（12bit) - Taux de mise à jour : 0.38ms Spécifications spéciales disponibles - Disponible pour incrémental, PWM, SSI, SPI. - Faible couple<0,5mN.m ou couple élevé<30mN.m. - Disponible pour la version basse température -40°C. Pour d'autres exigences spéciales, veuillez nous contacter à l'adresse suivante : trade1@sakae.cn
