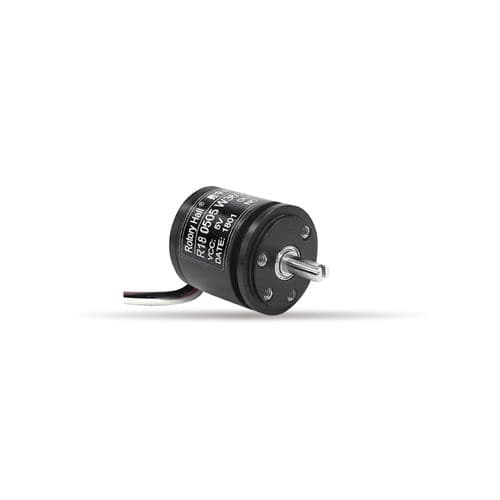

Codeur d'angle absolu R18

incrémentalà effet Hallà potentiomètre

Série R18 Potentiomètre 1 tour sans contact (breveté) - Capteur rotatif magnétique - Version haute performance - Degré de protection élevé IP67 - Petite taille - Montage à vis - Avec un jeu de roulements à billes de précision - Diamètre du boîtier : Φ18mm - Sens de sortie : Sens des aiguilles d'une montre (W), sens inverse des aiguilles d'une montre (C) - Angle électrique effectif : N'importe quel angle dans un rayon de 360° - Course effective jusqu'à 360°, ce qui permet de mesurer sans zone aveugle. Spécifications mécaniques générales - Angle mécanique : 360° (sans fin) - Degré de protection : IP67 - Couple de fonctionnement : <1mN.m - Vitesse maximale : 6000 tr/min - Durée de vie : 100 000 000 Spécifications environnementales - Plage de température de fonctionnement : -40°C~+85°C (SER), -40°C~+125°C (0505) - Température de stockage : -40°C~+85°C Spécifications électriques du Genearal Signal analogique absolu - Modèle standard : R18 0505 W360 - Tension d'entrée : 5V±10% - Signal de sortie : 0~5V - Consommation de courant (sans charge) : <16mA - Déviation de sortie des deux extrémités : 10KΩ - Angle électrique effectif : 360° - Tolérance de linéarité indépendante : ±0.3% - Résolution : 4096（12bit) - Taux de mise à jour : 0.3ms Signal numérique absolu - Modèle standard : R18 SER W360/ R18 3.3 SER W360 - Tension d'entrée : 5V±10% / 3.3V±10% - Signal de sortie : SER - Consommation de courant (sans charge) : <50mA - Angle électrique effectif : 360° - Tolérance de linéarité indépendante : ±0,3 - Résolution : 4096（12bit) - Taux de mise à jour : 0.38ms Spécifications spéciales disponibles - Disponible pour les signaux incrémentaux, PWM, SSI, SPI. - Longueur spéciale de l'arbre. - Diamètre spécial ou usinage spécial sur l'arbre. Pour d'autres exigences spéciales, veuillez nous contacter à l'adresse suivante : trade1@sakae.cn
