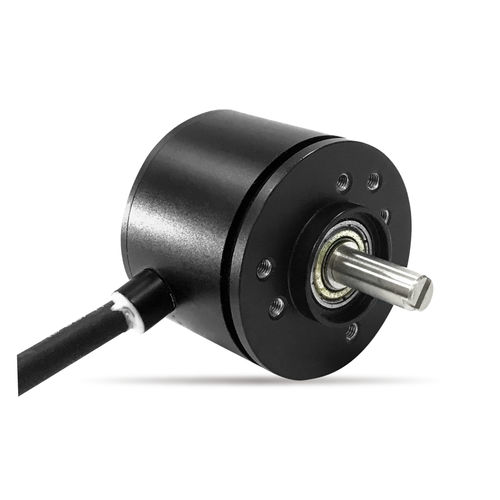

Codeur d'angle absolu R40B series

incrémentalà effet Hallà potentiomètre

Série R40B Potentiomètre 1 tour sans contact (breveté) - Effet Hall - Version haute performance - Degré de protection élevé IP67 - Signaux de sortie multiples - Avec câble blindé latéral - Diamètre du boîtier : Φ40mm - Caractéristiques de sortie : Sortie simple, sortie parallèle double, sortie croisée double - Sens de sortie : Sens des aiguilles d'une montre (W), sens inverse des aiguilles d'une montre (C) - Angle électrique effectif : N'importe quel angle dans un rayon de 360° Spécifications mécaniques générales - Angle mécanique : 360° (sans fin) - Vitesse maximale : 6000 tr/min - Durée de vie : 100 000 000 Caractéristiques environnementales - Plage de température de fonctionnement : -40°C~+85°C (SER), -40°C~+125°C (0505) - Température de stockage : -40°C~+85°C Spécifications électriques du Genearal Signal analogique absolu Modèle standard : R40B 0505 W360 - Tension d'entrée 5V±10%, signal de sortie 0~5V Modèle standard : R40B 2410 W360 - Tension d'entrée 15~30V, signal de sortie 0~10V Modèle standard : R40B 2442 W360 - Tension d'entrée 15~30V, signal de sortie 4~20mA - Angle électrique effectif : 360 - Tolérance de linéarité indépendante : ±0,3 - Résolution : 4096（12bit) - Taux de mise à jour : 0.3ms Signal numérique absolu - Modèle standard:R40 SER W360/R40 3.3 SER W360 - Tension d'entrée:5V±10% /3.3V±10% - Signal de sortie:SER - Consommation de courant (sans charge):<50mA - Angle électrique effectif : 360 - Tolérance de linéarité indépendante:±0.3% - Résolution:4096（12bit) - Taux de mise à jour : 0,38 ms Spécifications spéciales - Disponible pour une entrée spéciale à large tension 9~30V. - Disponible pour incrémental, PWM, SSI, SPI. - Longueur spéciale, diamètre spécial ou usinage spécial sur l'arbre. - Avec butée, autre angle de rotation personnalisé. Pour d'autres exigences spéciales, veuillez nous contacter à l'adresse trade1@sakae.cn
