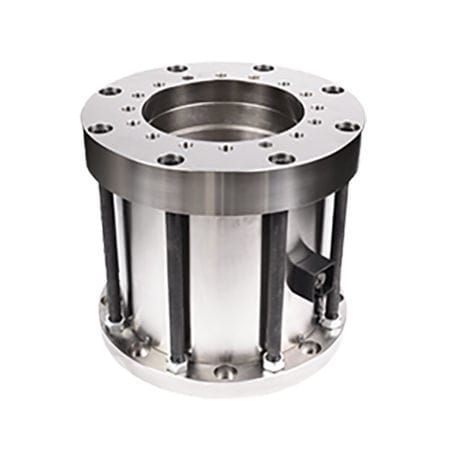

Capteur de force en traction CSM 3.1

forme de donutsur mesure

Capteur de force annulaire Référence : Capteur de force étalon de haute précision et de grande dimension réalisé sur mesure pour un Laboratoire Européen d'Essai de Matériaux de Génie Civil. De forme tubulaire, ses dimensions ont été définies sur base de celles de la machine d'essai du client. La dureté des surfaces d'appui, le choix des aciers et leur traitement thermique ont été définis en vue de la précision requise. Un ensemble de bagues et de tiges de maintien en permet la manutention. L'application première de ce capteur est d'étudier la résistance à la traction et à la fatigue de haubans d'ouvrage de génie civil comme les ponts. Spécifications : Etendues de mesure : 30 MN (3000t) Précision : certifié classe "1" suivant ISO376 Hauteur : 811 mm Diamètre du trou central : 505 mm Diamètre extérieur : 800 mm Poids : 1,170 kg Signal de sortie : 6mV/V
