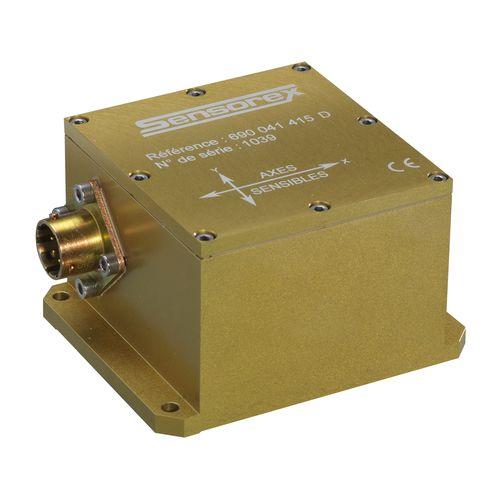

Inclinomètre 2 axes SX41400 series

sortie de tensiongravitaire à boucle ferméeoptique

L’inclinomètre/ accéléromètre Meggitt (Sensorex) modèle est un double capteur d’instrumentation asservi en boucle fermée pouvant effectuer des mesures angulaires suivant 2 axes orthogonaux. Les éléments sensibles sont des galvanomètres balourdés associés à des détecteurs optiques de position. L’appareil est alimenté en tension unique non régulée (10V à 30V). Les sorties bidirectionnelles sont proportionnelles au sinus des angles d’inclinaison (composante de l’accélération de la pesanteur). La robustesse du boîtier et l’amortissement hydromécanique permettent des utilisations en milieux sévères (chocs, vibrations). Quand l’appareil est incliné d’un angle X, le pendule suit cette inclinaison. Sa position est détectée et traduite en un courant de rappel injecté dans le galvanomètre pour le ramener à la position d’équilibre. Ce courant de rappel, proportionnel à la composante de la pesanteur détectée, est mesuré aux bornes d’une résistance de précision. Grâce à un étage amplificateur, l’impédance de sortie est très faible. Applications Industrie : Alignement de bâtis (laminoirs, alternateurs…) Sécurité (grues, plateformes flottantes…) Nivellement (chaussées, voies ferrées…) Mesure angulaire Caractéristiques Hautes performances Excellente stabilité en température Très bonne tenue aux chocs et vibrations Boitier robuste et étanche Amplificateur d’asservissement réalisé en technologie hybride Conforme aux normes européennes sur la compatibilité électromagnétique
