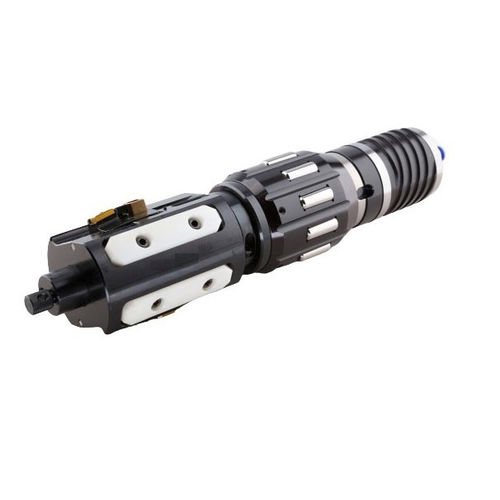

Outil de galetage et dénudage interne STGA-T

à rouleaux

Usinage de tubes étirés à froid ou laminés à chaud et percés. Technologie avec STGA-T : - Double combinaison de l'écroûtage et du brunissage à rouleaux STGA-T avec tête d'écroûtage mobile Ces outils sont utilisés pour la finition interne des tubes de cylindre. L'outil élimine les irrégularités de forme circulaire, telles que l'ondulation, qui se produisent lors du processus de fabrication des cylindres hydrauliques. Pendant le processus de galetage, l'outil crée également une surface parfaite. L'outil combiné STGA-T peut atteindre un diamètre de Ø 40 à Ø 250 mm et une longueur jusqu'à 12 m. Avec le fonctionnement du STGA-T, l'outil peut atteindre un diamètre de 125 à 250 mm et une longueur maximale de 4 m. Des diamètres plus importants sont disponibles sur demande. L'outil STGA-T est équipé sur la tête de trois plaques de vipère et sur la tête d'écrémage de trois autres plaques de couteau d'écrémage. L'outil STGA-T est équipé de trois plaques d'alésage montées sur la tête d'alésage, ainsi que de six plaques de vipère montées sur la tête d'écrémage. L'échange des plaques est simple et rapide. Les outils STGA-T ont une efficacité de coupe allant jusqu'à 3 mm de diamètre. L'outil STGA-T a une capacité de coupe allant jusqu'à 8 mm. L'excédent de matériau sera enlevé pendant le processus de perçage et la tête d'écrémage enlèvera le reste jusqu'au diamètre fixé et préparera la surface optimale pour le processus de galetage. Des rouleaux placés dans une cage sur la circonférence de l'outil sont forcés dans la paroi intérieure du cylindre, ce qui permet de lisser la surface des tubes du cylindre.
