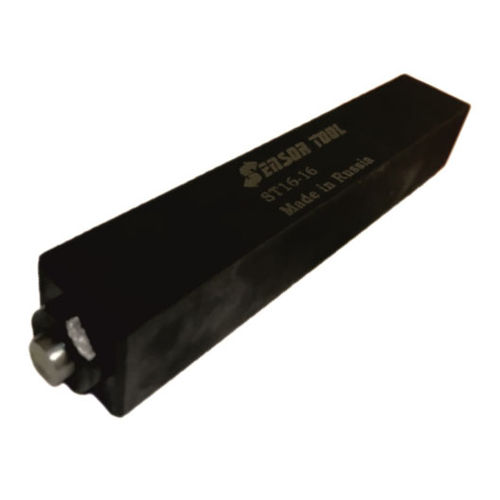

Outil de galetage externe ST-16

au diamant

La machine de lissage au diamant ST-16 est utilisée pour la finition et le traitement de surface des pièces sur les machines universelles et à copeaux. L'outil est amorti. Exécution avec une force de lissage non régulée, pour l'usinage d'un même type de pièces. Forme de la pièce - cylindre, corps de rotation, cône, filet. Le diamètre de la pièce à partir de 8mm . Tige 16x16 (ainsi que la taille du client). Des pénétrateurs en diamant naturel (PA) sont utilisés L'outil est utilisé pour le lissage de finition. Le lissage au diamant (AB) et l'outil remplacent complètement la zone de meulage et de polissage. Les frais de personnel, les rectifieuses, les outils consommables sont réduits, aucune réinstallation de pièces et aucun rebasage n'est nécessaire. Lors de l'usinage, la rugosité est lissée à Ra = 0,2..... 0,05 µm en une ou deux passes. Il est utilisé sur les machines CNC, sur les tours universels. Pour obtenir un microprofil de surface stable sans onde, il est recommandé d'utiliser le ST-1 sur les machines qui peuvent fournir un tournage de finition ! Matériaux d'usinage : tous les aciers de construction d'une dureté maximale de 65 HRc Rugosité avant traitement pas plus de Ra = 1,25 µm Exemples de pièces - tiges de vérins hydrauliques, tige de robinet-vanne, talon de pompe submersible, arbre, surfaces d'appui de l'arbre. NOTE : L'outil n'est pas utilisé pour le lissage de matériaux tels que le titane, le niobium, le zirconium en raison de la viscosité élevée du matériau. Traduit avec www.DeepL.com/Translator (version gratuite)
