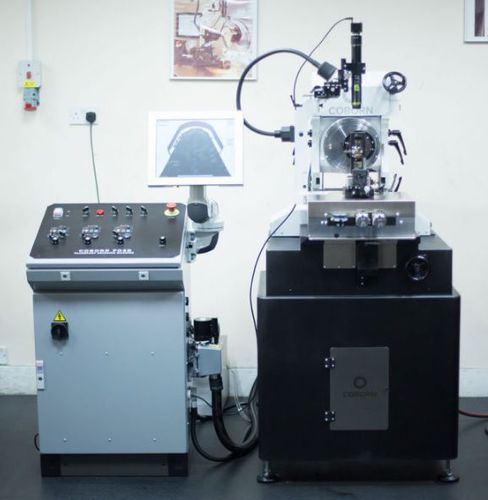

Rectifieuse cylindrique PG3B

automatiqueen continude rodage plan

Le PG3B est équipé de roulements à air pour le pivot et la broche de la roue refroidie à l'eau. La machine est conçue pour la fabrication : - des outils à faible ondulation ou à ondulation contrôlée, à rayon - Outils à facettes multiples, outils coniques Le mouvement de pivotement est automatique et contrôlé par un écran tactile. Les limites de l'angle de pivotement, le temps d'arrêt en fin de course et la vitesse de pivotement peuvent tous être prédéfinis. S'il existe des points "durs" sur le diamant, des limites temporaires de pivotement peuvent être sélectionnées pendant la course. Les outils sont contrôlés par un système de vision VS5G. Principaux mouvements Axe de roue Roulement à air Vitesse 0 - 12 000 tr/min Sens de la broche Sens horaire et anti-horaire Inclinaison de la broche 0 - 20 degrés Longueur de course 0 - 28 mm Axe de pivotement Palier à air Plage de pivotement de 182 degrés (+/- 91 degrés) Mouvement planétaire Continu/jogging Sens planétaire Sens horaire et anti-horaire Gamme de travail Rayon maximum de 75 mm Dégagement conique 0-20 degrés Dégagement cylindrique 0-20 degrés Principales options Dispositif rotatif - CF13 Liaison métallique ou tours de fonte Caractéristiques - Les principales commandes sont situées à l'extérieur de la machine afin de minimiser vibrations transmises - Mouvement de pivot automatique - Charge de rodage variable 0,5 - 3 kg - Mécanisme de précision pour "placer" et "soulever - Inspection des outils par système de vision - Précision de l'alimentation 0,1 μm - Affichage numérique de l'angle de pivotement - Base de granit synthétique - Versions métriques ou impériales - Diagnostic à distance par internet
