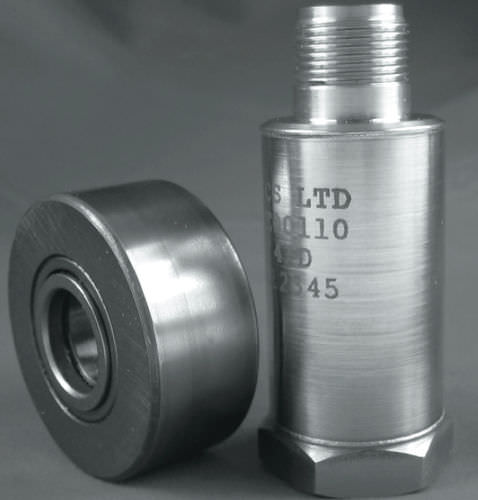

Capteur de vitesse de vibration IEPE PZV Series

pour la maintenance conditionnelle de machinespour turbine à vapeurpour machine lourde

Le capteur de vitesse PZV se compose d'un ensemble céramique piézoélectrique haute performance en mode cisaillement, qui incorpore une fonction d'intégration électronique pour fournir une sortie de vibration de vitesse. Disponible dans un boîtier hermétique à sortie supérieure ou latérale, la gamme PZV convient à la mesure des vibrations cycliques d'une large gamme de machines tournantes critiques, généralement montées sur le carter ou le boîtier du roulement pour détecter l'usure du roulement et les vibrations absolues. Le capteur fonctionne selon le principe de la boucle de courant, ce qui permet d'utiliser des câbles d'interconnexion très longs sans perte de précision de la mesure. La sensibilité standard du dispositif est de 4 mV/mm/s avec une plage de mesure des vibrations de plus de 1500 mm/s en crête. Le capteur piézoélectrique en mode cisaillement, l'amplificateur et l'intégrateur sont contenus dans un boîtier métallique interne, qui est isolé électriquement et thermiquement du corps externe en acier inoxydable. Cette disposition empêche les boucles de terre d'éliminer les interférences électriques et minimise en outre les chocs thermiques et les effets de déformation de la base. L'enceinte intérieure est connectée au 0V du système à deux fils et constitue donc un écran électrique efficace. Les connexions externes sont possibles grâce à une large gamme de câbles et de connecteurs intégrés. Applications Les turbines à vapeur industrielles et les grandes machines nécessitent une surveillance des vibrations cycliques (par opposition aux vibrations impulsionnelles/à haute fréquence).
