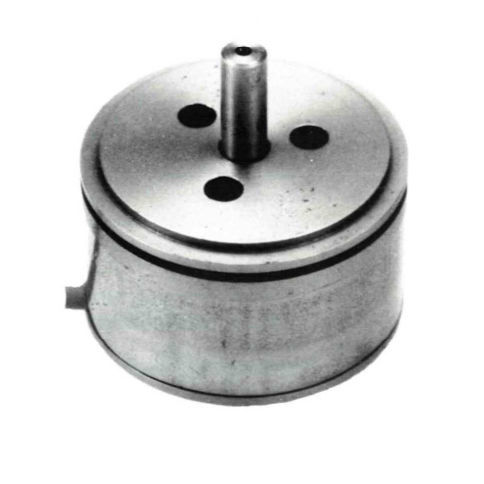

Transducteur de position angulaire R40A

sans contactRVDT4-20mA

Le capteur de position angulaire Sensonics de la série R40A utilise le principe du transformateur différentiel rotatif variable (RVDT) pour convertir la rotation d'un arbre en un signal de sortie électrique proportionnel. L'enroulement primaire du R VDT est alimenté en courant alternatif par une source externe et induit dans les enroulements secondaires un signal alternatif dont l'amplitude et la phase sont déterminées par la position angulaire d'un rotor de forme spéciale fixé à l'arbre de travail. Un conditionnement externe séparé du signal est nécessaire pour produire un signal continu proportionnel à la position de l'arbre. Le R40A est logé dans un boîtier en acier inoxydable au format d'une synchro de taille 18. L'arbre de commande de 6,35 mm de diamètre et de 15,4 mm de long est supporté à l'intérieur par une paire de billes miniatures de précision qui permettent une rotation continue et une friction minimale. La face arrière de l'unité supporte la sortie du câble et l'armature flexible optionnelle en acier inoxydable à la longueur spécifiée. Bien que le transducteur soit capable d'une rotation continue, un tracé de la rotation angulaire en fonction de la magnitude et de la phase du signal de sortie sur 3600 donnerait une onde sinusoïdale complète (et donc deux positions, séparées par 1800 de rotation, où le signal de sortie est nul). Pour éviter toute ambiguïté, une seule des positions nulles est choisie lors de l'essai final et un étalonnage est effectué sur la plage la plus linéaire de part et d'autre de ce zéro. L'arbre et le boîtier sont marqués pour indiquer l'alignement au point zéro choisi. Des certificats d'étalonnage individuels sont fournis.
