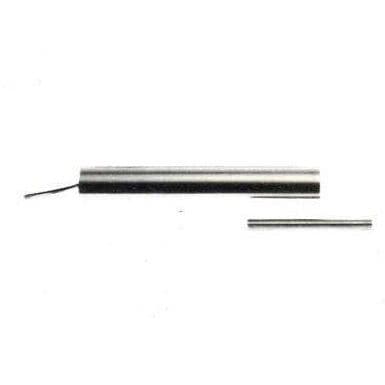

Transducteur de déplacement LVDT type AC E Series

linéairesans contact4-20mA

Les capteurs de déplacement économiques de la série E L VDT sont des transformateurs différentiels variables linéaires de base destinés aux applications O E M ou à des exigences similaires à faible coût. Le corps cylindrique droit, les fils de sortie volants, le grand alésage et le noyau libre non guidé et non contraint facilitent l'incorporation du dispositif dans d'autres ensembles qui peuvent être uniques pour l'utilisateur, par exemple des capteurs de force ou de pression, des actionneurs mécaniques, hydrauliques ou pneumatiques, des testeurs de traction, etc. De même, en raison de ces caractéristiques polyvalentes, ces L VDT constituent le cœur de nombreux capteurs de déplacement spécialisés de notre gamme, dont les corps extérieurs peuvent être équipés de connecteurs électriques, de brides de montage ou d'embouts pour s'adapter à une grande variété d'environnements et d'applications. Ces capteurs sont conçus pour fonctionner sur des alimentations en courant alternatif basse tension à des fréquences comprises entre 50 Hz et 5 kHz. Le corps d'un diamètre nominal de 20 mm est fabriqué en acier inoxydable. Un tube d'alésage d'un diamètre interne nominal de 9. Imm s'étend sur toute la longueur du corps cylindrique. Un noyau libre, non guidé, d'un diamètre nominal de 6,35 mm est fileté à l'intérieur (2BA) à chaque extrémité pour permettre à l'utilisateur de le relier mécaniquement à la source de mouvement. Le L VDT peut également être fourni avec une tige d'extension filetée à l'extrémité libre. Des fils volants d'une longueur de 450 mm sortent par le bord extérieur d'un disque de l'extrémité du corps.
