Conditionneur de signal pour transducteur LVDT DC8042

4-20 mA

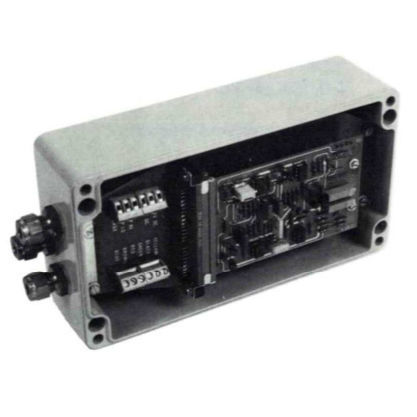

Les pilotes L VDT de la série DC8042 sont des oscillateurs/démodulateurs pour les transducteurs LVDT. Les unités sont constituées de cartes de circuits imprimés standard de Sensonics, logées avec une unité d'alimentation dans un boîtier moulé résistant aux intempéries. Les connexions d'entrée et de sortie aux borniers internes se font par l'intermédiaire de presse-étoupes. L'assemblage interne de la carte est constitué de composants discrets montés sur un stratifié de fibre de verre lié à la résine, avec des conducteurs de circuit imprimé en cuivre étamé et des contacts de bord plaqués or. La carte est équipée de potentiomètres miniatures multi-tours pour le réglage du gain et du zéro. L'unité fournit une sortie sinusoïdale à 3KHz pour l'excitation du transducteur, l'amplification, la démodulation sensible à la phase, un filtre actif passe-bas pour donner un signal de sortie en tension continue et possède, en outre, un étage de sortie en courant.
