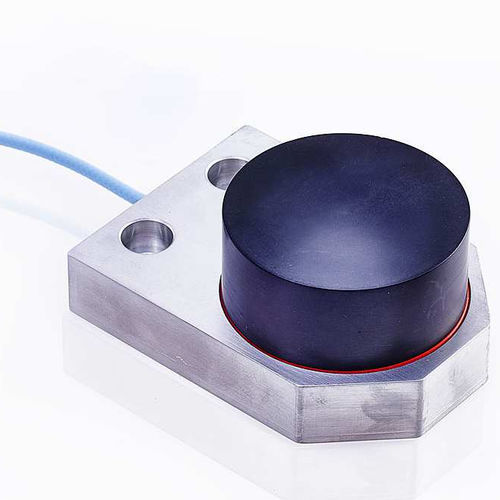

Capteur de proximité pour la surveillance Senturion XPD25

à courant de FoucaultdisqueDC

Applications - Expansion différentielle des turbines - Expansion des grands rotors - Montage surbaissé - Environnements difficiles Caractéristiques - Longueur du câble du système sélectionnable par interrupteur : 5m, 7m et 9m. - Indication par LED de la longueur sélectionnée. - Prise de 3,5 mm pour la surveillance de la tension d'isolement. - Câble doublement blindé pour une immunité au bruit élevée. - Raccordement du câble par encliquetage et à l'épreuve des secousses. - Pilote à profil bas pour une intégration locale facile à la machine (montage sur rail Din en option). - Excellente répétabilité lors du remplacement de la sonde, de l'extension ou du pilote. Le système de sonde de proximité XPD25 se compose d'une sonde étalonnée, d'un câble d'extension et d'un pilote. Utilisant le principe des courants de Foucault, cette combinaison forme un circuit accordé avec le matériau de la cible et les variations de la distance entre la face de la sonde et la cible sont détectées dans ce circuit par le pilote. Il en résulte une tension de sortie linéarisée proportionnelle à l'écartement de la cible, avec une sensibilité nominale de 0,63 mV/um et une portée de 25,0 mm. Ce type de système de mesure permet d'obtenir des mesures de position relative très précises (résolution typique de quelques micro-mètres), dans des environnements difficiles allant jusqu'à 180 °C. L'unité de pilotage offre des longueurs de système sélectionnables de 5 m, 7 m ou 9 m, avec une LED verte sur le panneau avant indiquant l'option sélectionnée. La prise de contrôle de la tension d'écartement facilite la mise en service du système de sonde ; un voltmètre peut être connecté directement au pilote via la prise audio standard de 3,5 mm pour afficher la tension d'écartement au point d'installation ; l'écartement mécanique de la sonde peut alors être ajusté en fonction de l'application.
