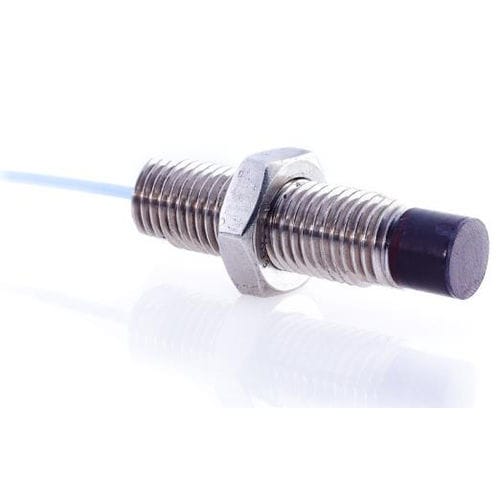

Capteur de proximité pour la surveillance Senturion XPR08

à courant de FoucaultcylindriqueM20

Applications  Position de l'arbre de la machine  Expansion différentielle des turbines  Environnements difficiles Caractéristiques  Longueur du câble du système sélectionnable par interrupteur 5m, 7m et 9m.  Indication par LED de la longueur sélectionnée.  Prise de 3,5 mm pour la surveillance de la tension d'isolement.  Câble doublement blindé pour une immunité au bruit élevée.  Connexion du câble par encliquetage et à l'épreuve des secousses.  Excellente répétabilité lors du remplacement de la sonde, de l'extension ou du conducteur.  Conforme à la norme API 670. Le système de sonde de proximité XPR08 se compose d'une sonde étalonnée, d'un câble d'extension et d'un pilote. Utilisant le principe des courants de Foucault, cette combinaison forme un circuit accordé avec le matériau de la cible et les variations de la distance entre la face de la sonde et la cible sont détectées dans ce circuit par le pilote. Il en résulte une tension de sortie linéarisée proportionnelle à l'écartement de la cible, avec une sensibilité nominale de 1,97 mV/um et une plage allant jusqu'à 8,0 mm. Ce type de système de mesure fournit des mesures de position relative très précises (résolution typique de quelques micro-mètres), pour des environnements difficiles allant jusqu'à 180 °C. L'unité de pilotage offre des longueurs de système sélectionnables de 5 m, 7 m ou 9 m, avec une LED verte sur le panneau avant indiquant l'option sélectionnée. La prise de contrôle de la tension d'écartement facilite la mise en service du système de sonde ; un voltmètre peut être connecté directement au pilote via la prise audio standard de 3,5 mm pour afficher la tension d'écartement au point d'installation ; l'écartement mécanique de la sonde peut alors être ajusté en fonction de l'application.
