Capteur de proximité pour la surveillance Senturion XPR04

à courant de FoucaultcylindriqueM8

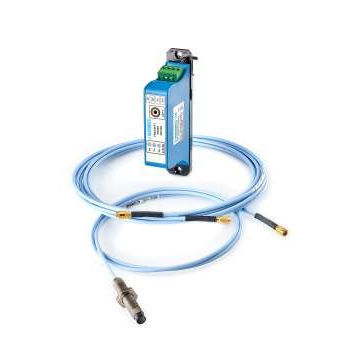

 Longueur du câble du système sélectionnable par interrupteur : 5m, 7m et 9m.  Indication par LED de la longueur sélectionnée.  Prise de 3,5 mm pour la surveillance de la tension d'isolement.  Câble doublement blindé pour une immunité au bruit élevée.  Connexion du câble par encliquetage et à l'épreuve des secousses.  Pilote à profil bas pour une intégration locale facile à la machine (montage sur rail Din en option).  Excellente répétabilité lors du remplacement de la sonde, de l'extension ou du pilote.  Conforme à la norme API 670. Le système de sonde de proximité XPR04 est composé d'une sonde étalonnée, d'un câble d'extension et d'un pilote. Utilisant le principe des courants de Foucault, cette combinaison forme un circuit accordé avec le matériau de la cible et les variations de la distance entre la face de la sonde et la cible sont détectées dans ce circuit par le pilote. Il en résulte une tension de sortie linéarisée proportionnelle à l'écartement de la cible avec une sensibilité nominale de 7,87 mV/um et une plage allant jusqu'à 2,5 mm. Ce type de système de mesure fournit des mesures très précises (résolution typiquement inférieure à un micro-mètre) des vibrations et de la position relative, dans des environnements difficiles allant jusqu'à 180 °C. L'unité de pilotage offre des longueurs de système sélectionnables de 5 m, 7 m ou 9 m, avec une LED verte sur le panneau avant indiquant l'option sélectionnée. La prise de contrôle de la tension d'écartement facilite la mise en service du système de sonde ; un voltmètre peut être connecté directement au pilote via la prise audio standard de 3,5 mm pour afficher la tension d'écartement au point d'installation ; l'écartement mécanique de la sonde peut alors être ajusté en fonction de l'application.
