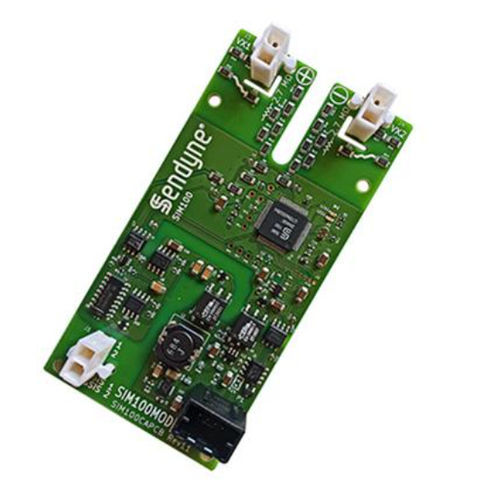

Contrôleur d'isolement SIM100MOD

Le SIM100MOD de Sensata | Sendyne est le premier dispositif de surveillance de l'isolation à haute tension / surveillance de l'isolation / IMD pour les véhicules électriques (EV/HEV) et les stations de charge capables de fonctionner correctement même lorsque la batterie est active et subit d'importantes variations de tension. Le SIM100MOD surveille en permanence la résistance d'isolation entre le système d'alimentation IT (Isolated Terra) d'un véhicule et le châssis pour détecter toute détérioration de l'isolation et des niveaux potentiellement dangereux de courant de fuite. Caractéristiques - Mesure la tension entre chaque borne de la batterie et le châssis - Signale la tension de la batterie - Fonctionne normalement lorsque la batterie présente des excursions et des variations de tension importantes - Mesure et signale les résistances de fuite modélisées par modèle adapté aux normes de sécurité ISO6469-1, FMVSS §571.305 et autres - Indique la résistance d'isolement calculée en Ω/V conformément aux exigences des normes de sécurité - Mesure et indique la valeur de la capacité entre chaque borne de la batterie et le châssis - Calcule et indique l'énergie stockée par la capacité totale entre la batterie et le châssis - contrôle en permanence les connexions des lignes de détection de tension aux bornes de la batterie ; signale les connexions inadéquates - Contrôle en permanence la connexion de l'unité au châssis ; signale toute connexion inadéquate Offre une immunité élevée au bruit de mode commun qui peut être présent sur les bornes de la batterie - Fournit un stockage non volatile de la valeur de la tension maximale (de conception) de la batterie (utilisée dans les calculs de la résistance d'isolement et de l'énergie stockée).
