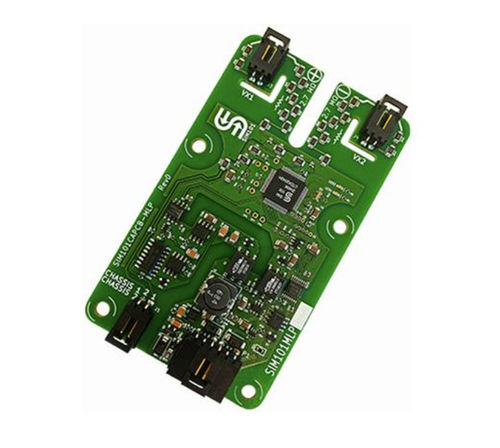

Contrôleur d'isolement SIM100MLP

Le SIM100MLP de Sensata | Sendyne est le premier dispositif de surveillance de l'isolation à haute tension / surveillance de l'isolation / IMD pour les véhicules électriques (EV/HEV) et les stations de charge capables de fonctionner correctement même lorsque la batterie est active et subit d'importantes variations de tension. Le SIM100MLP surveille en permanence la résistance d'isolement entre le système d'alimentation IT (Isolated Terra) d'un véhicule et le châssis afin de détecter toute détérioration de l'isolement et des niveaux potentiellement dangereux de courant de fuite. Le module détecte non seulement les fuites résistives, mais aussi l'énergie stockée de manière capacitive qui pourrait être dangereuse pour les opérateurs humains. Grâce à un algorithme avancé exclusif, breveté et en instance de brevet, le module est capable de détecter toutes les sources de fuite, y compris les défauts symétriques et asymétriques multiples et simultanés, ainsi que les chemins résistifs entre le châssis et les points de la batterie ayant le même potentiel que le châssis. Dans le cas d'un défaut d'isolement, l'unité identifie la position du défaut par rapport aux bornes de la batterie. Les entrées de tension VX1 (Vp) et VX2 (Vn) connectées à la batterie peuvent mesurer ±1,1 kV (max, voir les options de commande pour d'autres gammes) en référence au châssis (0 V). Les communications sont assurées par une interface CAN 2.0B isolée et l'unité fonctionne sur une large plage de température de -40 °C à +105 °C/+125 °C sans connecteurs.
