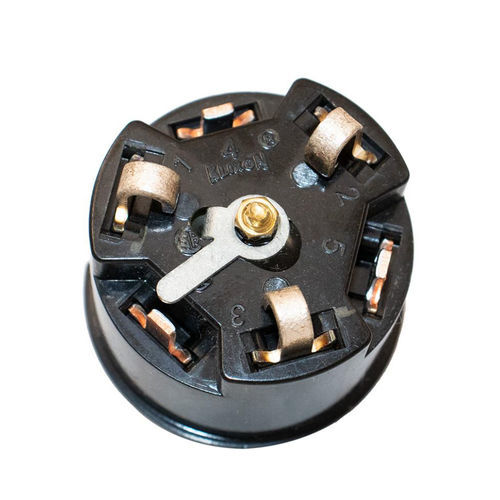

Protecteur thermique à action instantanée MWH-36-JX

moulé

Le protecteur de moteur phénolique triphasé KLIXON® se compose d'une base phénolique moulée contenant trois résistances et d'un disque thermique KLIXON® à action rapide avec trois contacts. Le disque KLIXON® est le point neutre du moteur. Chaque résistance est en série avec l'un des enroulements de phase du moteur, ainsi qu'avec l'un des contacts du disque thermique. Lorsque le disque s'ouvre en raison d'une surchauffe, le point neutre du moteur est mis en circuit ouvert, ce qui arrête le moteur. Les moteurs à double tension sont protégés par un seul protecteur, comme le montrent les schémas de câblage ci-dessous. Protège contre la surchauffe due à des conditions de fonctionnement et de blocage du rotor, notamment de fonctionnement et de décrochage du rotor, y compris : - Mise en phase simple - Fonctionnement à l'arrêt - Décrochage ou défaut de démarrage - Surcharges importantes - Ambiance élevée - Défauts de ventilation Montage Le degré de protection obtenu dépend dans une large mesure de l'emplacement du protecteur et de son mode de montage. Le protecteur doit être placé dans le moteur de façon à recevoir le maximum de chaleur des enroulements, non seulement pour les conditions de fonctionnement, mais aussi pour les conditions de rotor bloqué. Le meilleur emplacement dépend de la construction du moteur. Le protecteur peut être situé dans le bouclier d'air, l'embout ou éventuellement le fer du stator. De préférence, il doit se trouver dans l'unité de décharge.
