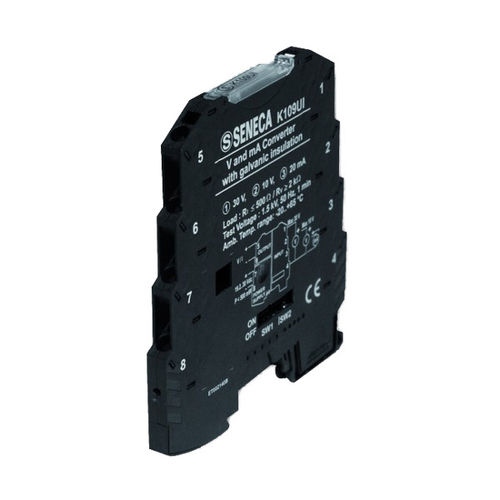

Isolateur galvanique K109UI

de signalde courantde tension

Le K109UI est conçu pour accepter une entrée de signal de processus de tension ou de courant standard à un canal et pour fournir une sortie de courant ou de tension unique et isolée. Il dispose d'une capacité de linéarisation "Tank" conçue pour les applications de réservoirs cylindriques horizontaux, et d'une fonction "SQRT" pour les applications liées au débit, toutes ces fonctions étant facilement configurables à l'aide de commutateurs DIP. Le K109UI, qui peut être monté sur rail DIN, offre en option la connectivité K-BUS, ce qui permet de gagner du temps et d'économiser du câblage en regroupant les connexions de l'alimentation nominale de 24 V CC. Description : - Isolateur galvanique convertisseur analogique Entrée : - courant 0/4..20 mA ; tension 0..15, 0..30, 0..10, 2..10, 0..5, 1..5 Vdc Sortie : - courant 0/4..20, 20..4/0 mA ; tension 0..10, 2..10, 0..5, 1..5 Vdc Alimentation électrique : - 19,2..30 Vdc Consommation maximale : - 22 mA Isolation : - 1,5 kVac, 3 voies Résolution : - 14 bits Classe de précision : - 0,1% Technique d'alimentation : - Directe sur la cage à ressort terminale ou distribuée avec le connecteur K-BUS Dimensions : - 6,2 x - 6,2 x 93,1 x 102,5 mm Fonction spéciale : - inversion d'échelle, extraction de la racine carrée, linéarisation des réservoirs cylindriques
