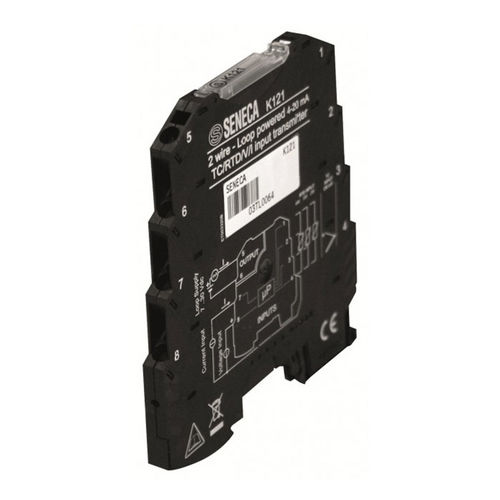

Convertisseur de signal K121

analogiqueuniverselgalvanique

K121 prend en charge les signaux d'entrée de Cu50, Cu100, Pt100, Pt500, Pt1000, Ni100, Ni120, Ni1000, TC J, K, R, S, T, B, E, N, L, potentiomètre, signaux de tension avec des échelles de ± 30 V et ± 150 mV et courant (± 24 mA). L'instrument acquiert également l'entrée potentiomètre avec une résistance entre 500 Ω et 10 K Ω et des résistances jusqu'à 1760 Ω. K121 se caractérise par un temps de réponse réduit de seulement 140 ms pour l'entrée courant et tension et de moins de 620 ms pour les autres entrées. La classe de précision est de 0,1% et la conversion de mesure à 16 bits. Le K121 est certifié ATEX II 3G Ex nA IIC T4 Gc X (gaz) et II 3D Ex tc IIIC T135°C Dc X (poussière). Remplacement à chaud - Oui Consommation électrique maximale - 24 mA Dissipation de puissance maximale - < 660 mW Isolation - 1,5 kVac (2 vie) LED d'état - Anomalie Alarme Classe de précision - 0,1 Type d'entrée - Cu50, Cu100 Pt100, Pt500, Pt1000 Ni100, Ni120, Ni1000 TC J, K, R, S, T, B, E, N, L ; impédance d'entrée 10 MΩ Potentiomètre : 500 Ω..100 kΩ Tension : -150..+150 mV ; impédance d'entrée 10 MΩ Tension : -30..+30 V ; impédance d'entrée 200 kΩ Courant : -24..+24mA ; impédance 40Ω Résistance 0..+400 (1.760) Ω Canal de sortie - Courant 4-20 mA (passif) Filtre - supplémentaire pour la stabilisation de la lecture Fonctions spéciales - Compensation de soudure froide Filtre insérable Inversion de la sortie Conversion A/D - 16 bits Dérive thermique - <120 ppm/K Connexion - 8 pinces à ressort Rejet - 50 ou 60 Hz (programmable) Programmation - EASY SETUP Technique d'isolation - numérique / optocoupleur Traitement - Calcul à virgule flottante 32 bits Degré de protection - IP20 Boîtier - PBT, noir Dimension (LxHxP) - 6,2x93,1x102,5 mm Poids - 45 g Température de fonctionnement - 20..+65°C Norme - CE Normes - EN 61000-6-4, EN 61010-6-2, EN 61010-1
