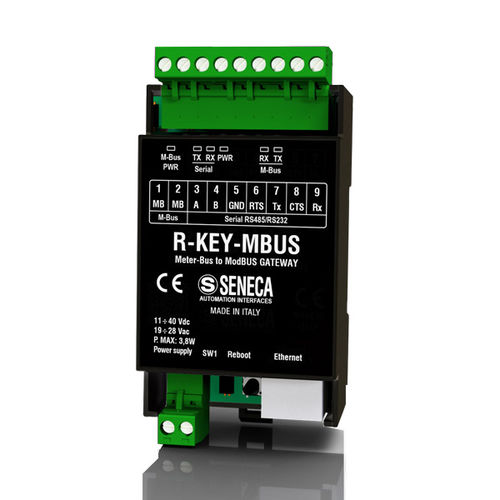

Convertisseur de protocole R-KEY-MBUS

EthernetM-Bussérie

M-BUS est le principal bus utilisé pour le comptage de l'énergie et la gestion intelligente des compteurs, c'est-à-dire l'enregistrement séparé de la consommation de chaleur, d'eau, d'électricité et de gaz. Le R-KEY-MBUS est un convertisseur capable de lire, de convertir et de transférer des données du ModBUS RTU/TCP-IP vers un maximum de 25 instruments Meter-BUS et vice-versa. Il intègre un port Ethernet, un port série et un port M-BUS. Ce produit convient aux applications dans lesquelles des wattmètres, des compteurs, des capteurs et des appareils Meter-Bus doivent être interfacés ou intégrés dans un réseau. Avec ce convertisseur, vous pouvez scanner le réseau M-BUS pour détecter les appareils, télécharger automatiquement leur configuration et construire automatiquement le mappage ModBUS en indiquant l'adresse et le type de données. Le R-KEY-MBUS est configuré via un serveur Web sans nécessiter de logiciel externe. L'appareil est également équipé d'une base de données des principaux dispositifs M-Bus qui est constamment mise à jour pour faciliter les configurations hors ligne. DONNÉES TECHNIQUES Alimentation - 11..40 Vdc ; 19..28 Vac, 50-60 Hz Consommation électrique - 3,8 W (typique) Isolation - 1,5 kVac Indicateurs LED d'état - Alimentation Liaisons Ethernet et trafic de données Transmission/réception de données sur les ports série Alimentation électrique / Communication M-BUS Transmission/réception de données sur le port M-BUS Authentification du serveur Web - Oui Mot de passe - Oui Température de fonctionnement - -25..+65°C Port Ethernet - 1 Fast Ethernet 10/100 baseTx, RJ45 frontal Port série - 1 port RS485 COM#1 pour connecteur IDC10 Vitesse de transmission de 1 200 à 115 200 bps Port M-BUS - 1 port M-BUS 25 nœuds M-BUS esclaves max Vitesse de transmission de 300 à 38 400 bps Protocoles supportés - Modbus RTU esclave, Modbus TCP-IP serveur (max. 8 clients simultanés) N° Max Client TCP-IP (Mode serveur) - 8
