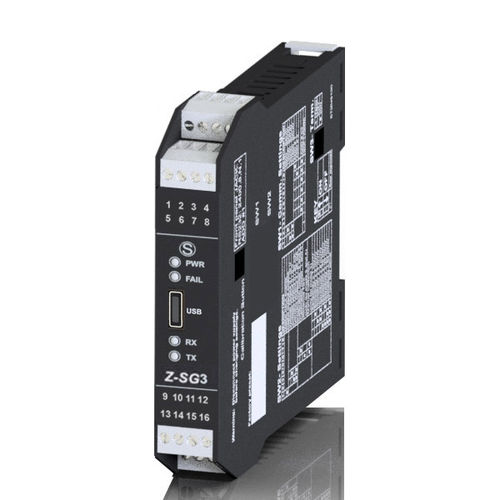

Module d'entrée analogique Z-SG3

Modbus RTUpour jauge de contraintesur rail DIN

Z-SG3 est un convertisseur de cellule de charge (jauge de contrainte). La mesure, réalisée avec la technique 4 ou 6 fils, est disponible via le protocole série Modbus RTU et via la sortie analogique. L'instrument peut alimenter directement la jauge de contrainte. Le logiciel EASY SETUP gère l'étalonnage du capteur en mode étalonnage usine ou poids échantillon. Le Z-SG3 inclut des fonctions avancées (compteur de pièces, remise à zéro automatique de la tare, alarme de seuil, mise à jour automatique du firmware) et un mode de gestion des mesures flexible (mesures disponibles en virgule pleine et flottante, mesures stabilisées par un filtre de bruit, résolution configurable). La configuration se fait par logiciel, tandis que la vitesse de transmission et l'adresse Modbus se font par l'intermédiaire d'un commutateur DIP. DONNÉES TECHNIQUES Alimentation - 10..40 Vdc, 19..28 Vac (@50..60 Hz) Consommation électrique - 2 W Isolation - 1.500 Vac a 5 vie Classe de précision - 0,01% LED d'état - Alimentation Erreur Données Tx Données Rx E/S numérique Surcharge de la cellule de charge Canaux d'entrée - 1 canal analogique pour lire (et alimenter) jusqu'à 4 (350 Ω) ou 8 (1 000 Ω) capteurs à jauges de contrainte, connexion à 4 ou 6 fils, impédance équivalente 87 Ω étalonnage de la tare ou seuil de poids 1DI Canaux de sortie - 1 canal analogique de retransmission du poids net en courant (0...20, 4...20 mA) ou en tension (0...5, 0...10 V) ; 1DO étalonnage de la tare ou seuil de poids Caractéristiques avancées - Acquisition de la tare Signalisation de pesage stable via Modbus Fonction Tara Silos Fonction de comptage Fonction de remise à zéro de la tare Enregistrement des données sur EASY Setup Paramètres avancés - Sortie analogique avec limites programmables Firmware actualisable E/S numériques indépendantes Taux d'échantillonnage réglable sur une large plage Seuil d'alarme avec hystérésis programmable Sortie analogique entièrement configurable
