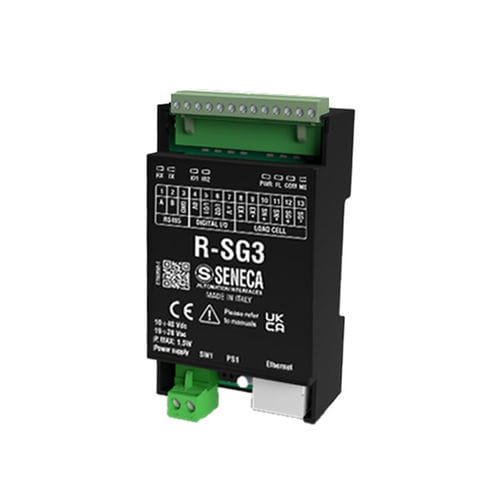

Module d'entrée analogique R-SG3

EthernetModbus RTUpour jauge de contrainte

Le R-SG3 est un convertisseur compact pour les capteurs à jauges de contrainte. La mesure, effectuée par une technique à 4 ou 6 fils, est disponible via les protocoles ModBUS RTU ou ModBUS TCP-IP. La sensibilité des capteurs est comprise entre 1 et 64 mV/V. Le module est configurable par un serveur web. Alimenté par un CAN 24 bits, le R-SG3 se distingue par des fonctions avancées (compteur de pièces, réinitialisation automatique de la tare, alarme de seuil, micrologiciel à mise à jour automatique) et une gestion souple des mesures (mesures disponibles en nombres entiers et en virgule flottante, stabilisation des mesures par filtre de bruit, résolution configurable). Le module prend également en charge les fonctions Peer-To-Peer et ModBUS pass-through. DONNÉES TECHNIQUES Alimentation - 10..40 Vdc, 19..28 Vac (@50..60 Hz) Consommation électrique - 1,5 W Isolation - 1.500 Vac a 3 vie Classe de précision - 0,01% LED d'état - Transmission de paquets Tx Rx réception de paquets État IO1 État IO2 Alimentation électrique Surcharge du capteur État de l'étalonnage d'usine Ethernet TRF / LNK (transit de paquets / connexion Ethernet) Canaux d'entrée - 1 canal analogique pour la lecture (et l'alimentation) de jusqu'à 4 (350 Ω) ou 8 (1 000 Ω) capteurs à jauges de contrainte, connexion à 4 ou 6 fils, impédance équivalente 87 Ω 1DI étalonnage de la tare ou seuil de poids Canal de sortie - 1DO étalonnage de la tare ou seuil de poids Fonctions avancées - Fonction de tare des silos Fonction compteur de pièces Fonction de remise à zéro de la tare Acquisition de la tare Signalisation de pesage stable via Modbus Filtre anti-bruit Peer-To-Peer Pass-Through Paramètres avancés - Mise à jour du micrologiciel E/S numériques indépendantes Fréquence d'échantillonnage réglable sur une large plage Seuil d'alarme avec hystérésis programmable Résolution configurable Mesures - ADC 24 bits Mesure ratiométrique Valeur entière en virgule flottante
