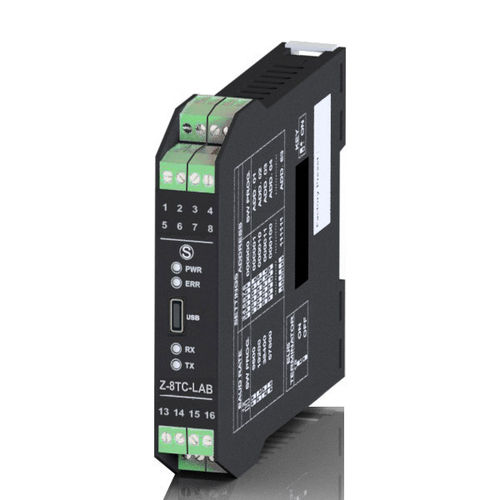

Module d'entrée analogique Z-8TC-SI-LAB

Modbus RTURS485à 8 entrées

Le Z-8TC-SI-LAB est un convertisseur numérique pour thermocouples de types J, K, R, S, T. B, E, N, L avec huit canaux de mesure conçu pour les laboratoires. Le module dispose d'une communication RS485 Modbus RTU, d'une compensation de soudure froide, d'une haute précision, d'une isolation globale jusqu'à 1,5 kVac et d'une résolution jusqu'à 24 bits. DONNÉES TECHNIQUES Alimentation - 10..40 Vdc ; 19..28 Vac (50-60 Hz) Consommation électrique - Max 0,6 W Isolation - 1.500 Vac Protection ESD - 4 kV Indicateurs d'état - Alimentation Erreur Données Tx Données Rx Connexions - Bornier amovible à 4 voies, pas de 3,5 mm, section de câble max. 1,5 mm2 Micro USB 2.0 en façade pour la configuration et la communication Modbus RTU Montage - Rail DIN 35 mm (IEC/EN 60715) stockage des données - EEPROM pour les paramètres de configuration, durée de conservation 10 ans Vitesse de transmission - Jusqu'à 115 kbps Protocole - Modbus RTU Temps de réponse - <10 ms Vitesse du canal - 25...400 ms Distance - Jusqu'à 1 200 m Connectivité - 32 nœuds maximum CONFIGURATION FACILE Z-NET4 Canaux d'entrée - 8 entrées activables et configurables individuellement Type de canaux d'entrée - Thermocouple J, K, R, S, T. B, E, N, L (EN 60584-1, GOST 8.585) Plage de température -210..1820 °C Plage de mesure : -±150mV Shunt jusqu'à 70 mV Format des mesures - Tension (μV), température (°C) sur 16 bits Int et 32 bits en virgule flottante, directe ou permutée Température de fonctionnement - 25..+70 °C Dimensions - 17,5 x 100 x 112 mm Poids - 140 g Boîtier - PA6, couleur noire Certifications - CE, UKCA
