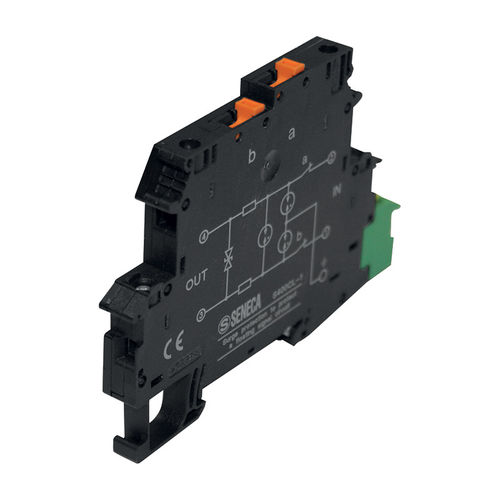

Protection contre les surtensions S400CL-1

Le S400CL-1 est un dispositif de protection contre les surtensions pour les appareils de mesure, de contrôle et de régulation. L'appareil est équipé de borniers de protection à plusieurs étages, de connexions à vis et d'un sectionneur. Le S400CL-1 peut être utilisé dans des circuits binaires et analogiques tels que les signaux d'impulsion 0-10Vdc et les boucles de courant 0/4..20mA. Tension de fonctionnement max. admissible UC - 30 VDC / 21 VAC Courant d'essai de foudre Iimp (10/350) μs - Noyau - terre - 500 A Courant nominal IN - 300 mA (40 °C) Fusible de secours max. - 315 mA Courant de choc de décharge nominal In (8/20) μs - Noyau - noyau / noyau - terre - 5 kA / 5 kA Courant de choc total (8/20) μs - Noyau - terre - 10 kA Seuil de tension de sortie à 1 kV / μs - Noyau - noyau / noyau - terre - ≤ 45 V / ≤ 650 V Tension résiduelle à In core - core - ≤ 45 V Niveau de protection UP C2 ( 10kV / 5 kA ) - Noyau - noyau / noyau - masse - ≤ 55 V / ≤ 650 V Temps de réponse TA Noyau - noyau / noyau - masse - ≤ 1 ns / ≤ 100 ns Fréquence de coupure (3dB) symétrique dans un système 150 Ω - typ. 2 MHz Résistance par chemin - 3,3 Ù ±20% Plage de température - -40 °C...+85 °C Classe d'inflammabilité selon UL 94 - V0
