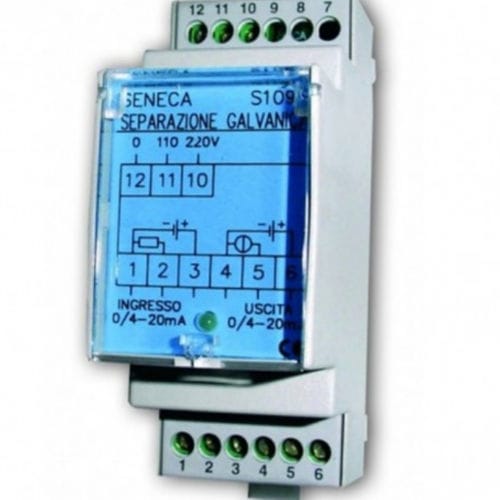

Convertisseur de signal analogique S109S

à isolation galvanique

Le S109S est un convertisseur de signaux et une alimentation avec séparation galvanique pour les boucles de courant 0-20 mA et 4-20 mA. Il permet d'alimenter les boucles d'entrée et de sortie avec une tension de 24 Vdc. Le S109S est disponible avec une alimentation principale de 115 Vac et 230 Vac. La tension d'isolation entre les circuits d'entrée et de sortie est d'environ 2.000 Vdc, la haute précision et la linéarité sont garanties grâce à un optoisolateur linéaire qui sépare les signaux. Le S109S est équipé d'un boîtier pour rail en 2 modules DIN, autoextinguible en noryl ; à placer sur une barre de 35 mm (DIN 46277). Il est largement utilisé dans l'isolation des signaux de mesure entre les transducteurs dans l'instrumentation de terrain et d'acquisition. Description : - Alimentation en boucle 4-20 mA avec isolation galvanique Alimentation : - 115 / 230 Vac ± 10%, 50-60 Hz Consommation : - 1,5 VA Isolation : - 3.500 Vac (circuits d'alimentation/signal) ; 1.500 Vac (entrée/sortie) Entrée : - 0..20, 4..20 mA (impédance 100 Ohm) Sortie : 0..20, 4..20 mA (impédance 100 Ohms) - 0..20, 4..20 mA (impédance de boucle) Température de fonctionnement : - - 10 / + 60 °C Dimensions (l x h x p) : - 35 x 95 x 72 mm
