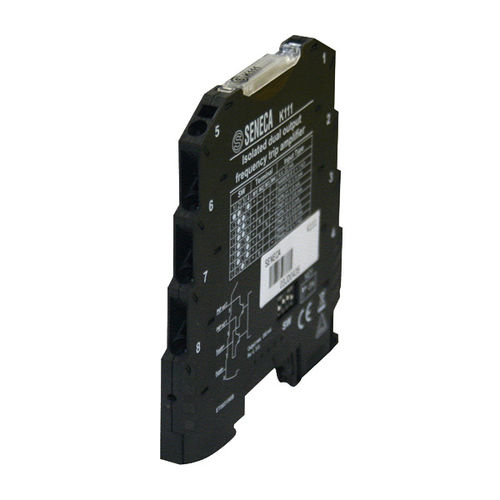

Diviseur de fréquence K111D

d'impulsionsde manutention

Le K111D est un diviseur de fréquence (capable de gérer jusqu'à 256 impulsions à l'entrée) avec la fonction de répéteur de signal d'entrée. Il dispose d'une unité d'alimentation isolée et stabilisée et d'une LED frontale pour l'état de l'alimentation et des sorties. L'isolation galvanique pour les signaux provenant des capteurs On/Off est de 1500 V. Le module accepte différents types de signaux d'entrée, avec une fréquence allant jusqu'à 20 kHz, sélectionnable pour les capteurs à 2/3 fils : NPN 12/24V, PNP, PNP 12/24V, impulsion photoélectrique, contact IEC 1131-1, Namur, Reed. Les 2 sorties indépendantes sont des sorties PNP à courant élevé (jusqu'à 200 mA) avec protection interne contre les courts-circuits. Elles peuvent également être configurées en mode diviseur ou répéteur. Le module peut être configuré par PC à l'aide du convertisseur S117P1 ou par commutateur DIP. Alimentation des pinces latérales - Oui Alimentation du capteur - Oui, tensions disponibles 8V±0,6V, 12±1V, 22V±2V, courant max. 22 mA Remplacement à chaud - Oui Courant max. absorbé - < 25 mA Dissipation de puissance maximale - 500 mW Conversion A/D - 14 bits Réjection - 50 - 60 Hz LED - Alimentation, état des sorties Configuration - par logiciel (EASY SETUP), par commutateur DIP Filtre d'entrée - Activable avec une fréquence de coupure programmable Isolation - 1,5 kVac (2 voies, entrée // sortie) Technique d'isolation - Numérique / Optocoupleur Élaboration - Calcul à virgule flottante 32 bits Port de communication - 1 connecteur frontal à 4 broches, pas de 2,54 mm Classe de précision - 0,1% Fonctions spéciales - Fonctionnement direct Répétiteur Diviseur de fréquence Mesure moyenne dans une fenêtre de N impulsions (N<=256) Connexion - Ressort et/ou Bus Canal d'entrée - 1 Type d'entrée - Contact mécanique, contact IEC 1131.2 (type 1), Namur (DIN 19234, EN 60947-5-6),
