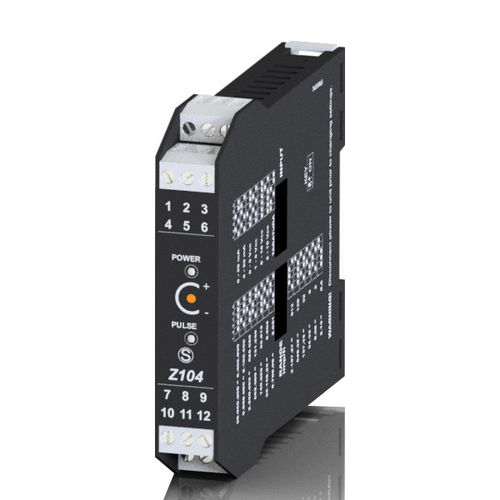

Convertisseur/isolateur de signal Z104

de fréquencegalvaniqueprogrammable

Le Z104 permet de convertir le signal d'entrée de courant ou de tension en une série d'impulsions de durée constante. Une utilisation typique est lorsque, avec un débitmètre doté d'une sortie analogique (exemple 4-20mA), le débit doit être totalisé. La sortie est programmable dans une gamme allant de 1 impulsion toutes les 2 heures à 10 KHz. Une isolation galvanique à 3 voies entre les circuits d'alimentation // d'entrée // de sortie assure l'intégrité de vos données. Description : - Isolateur / convertisseur DC / fréquence Alimentation : - 19..40 (9..30 en option) Vdc, 19..28 Vac Isolation : - 1.500 Vac Entrée : - Courant 0..20, 4..20 mA ; tension 0..5, 1..5, 0..10, 2..10 Vdc Sortie : - Transistor npn collecteur ouvert 30 Vdc 300 mA ; relais reed 30 Vdc/ac 100 mA, fréquence max 10 kHz Précision : - 0,2%
